Alle maskinverksteder støter på en del som katalogverktøy sliter med: en profil som ingenting på lager passer til, en hard legering som sliter ut pinnefreser for fort, eller ett enkelt element som krever fire verktøyskift. Et spesialtilpasset skjæreverktøy løser disse problemene fordi det er konstruert ut fra jobben, ikke ut fra katalogen. Denne guiden forklarer hva CNC-spesialverktøy er, hovedtypene spesialtilpassede skjæreverktøy (fra en spesialtilpasset pinnefres til et kombinasjonsbor), fordelene med spesialverktøy i hardmetall og når spesialverktøy lønner seg.
Hva er et spesialtilpasset skjæreverktøy?
Et spesialtilpasset skjæreverktøy er et CNC-verktøy som er konstruert og produsert for én bestemt maskineringsoppgave, i stedet for å bli valgt fra en standardkatalog. Geometri, dimensjoner, substrat og belegg utformes ut fra elementet som skal bearbeides, materialet i arbeidsstykket, maskinoppsettet og den nødvendige toleransen. Målet er å bearbeide elementet mer nøyaktig, raskere eller i færre operasjoner enn standardverktøy tillater.
Pinnefreser, bor, rømmere og gjengetapper i standardutførelse håndterer det meste av den daglige maskineringen godt. Spesialverktøy kommer til sin rett når en jobb går ut over grensene deres, for eksempel komplekse konturer på luftfartsdeler, hull med snevre toleranser i medisinske komponenter eller gjentakende elementer i storvolumproduksjon for bilindustrien.

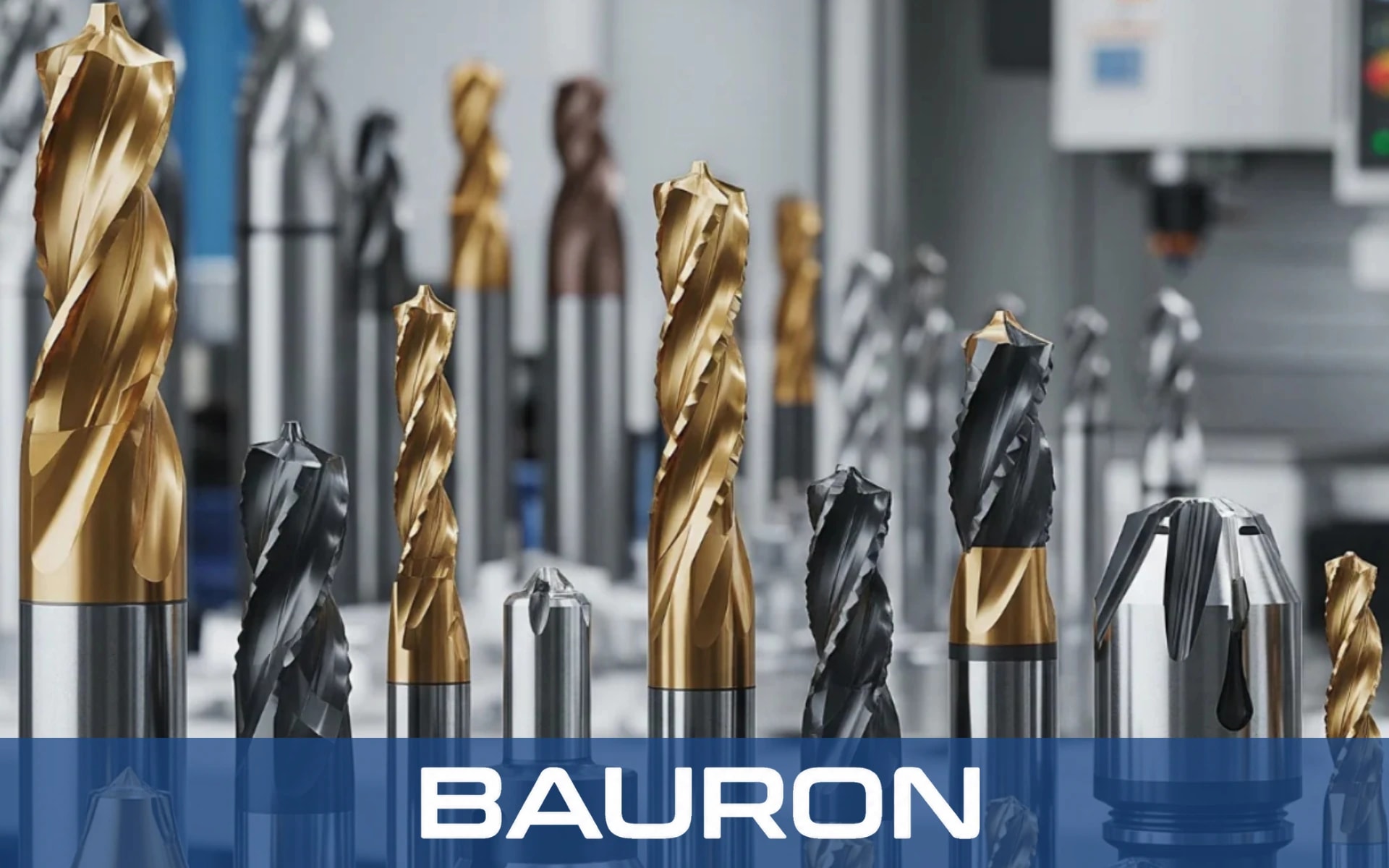

De fleste spesialtilpassede skjæreverktøy slipes i helhardmetall på grunn av hardheten og slitestyrken. Deretter får de et PVD-belegg, for eksempel AlTiN, DLC eller nACo, som er tilpasset materialet som skal bearbeides.
Typer spesialtilpassede skjæreverktøy

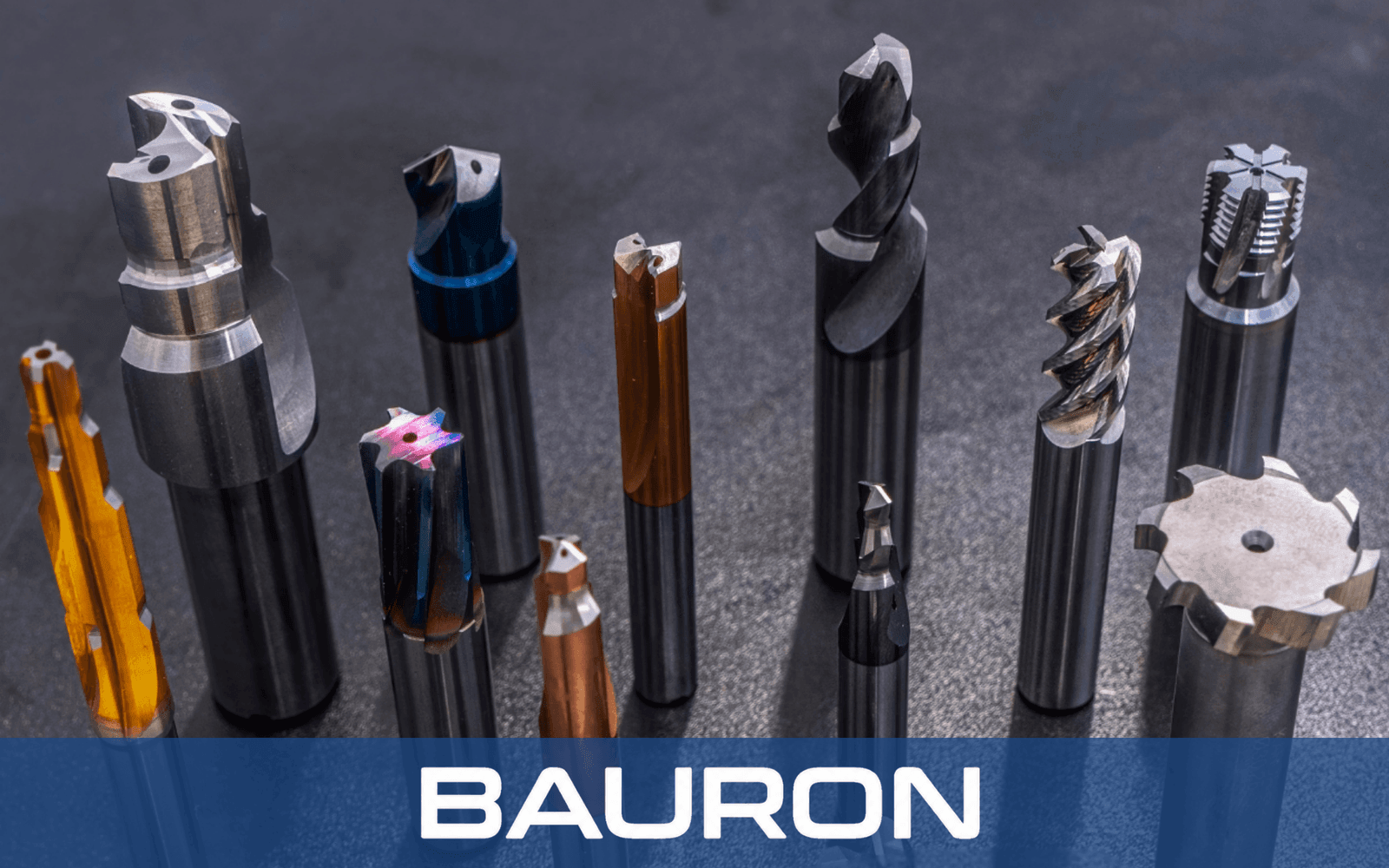

Spesialtilpassede skjæreverktøy finnes i flere vanlige utførelser, som hver er laget for å løse et bestemt maskineringsproblem:
- Spesialtilpasset pinnefres: Spesiell diameter, rekkevidde, frigangshals, antall spor, spiralvinkel eller hjørneradius for dype lommer, tynne vegger og vibrasjonsutsatte oppsett.
- Formverktøy: Bearbeider en komplett profil, for eksempel en radius, et spor eller en kontur, i ett gjennomløp.

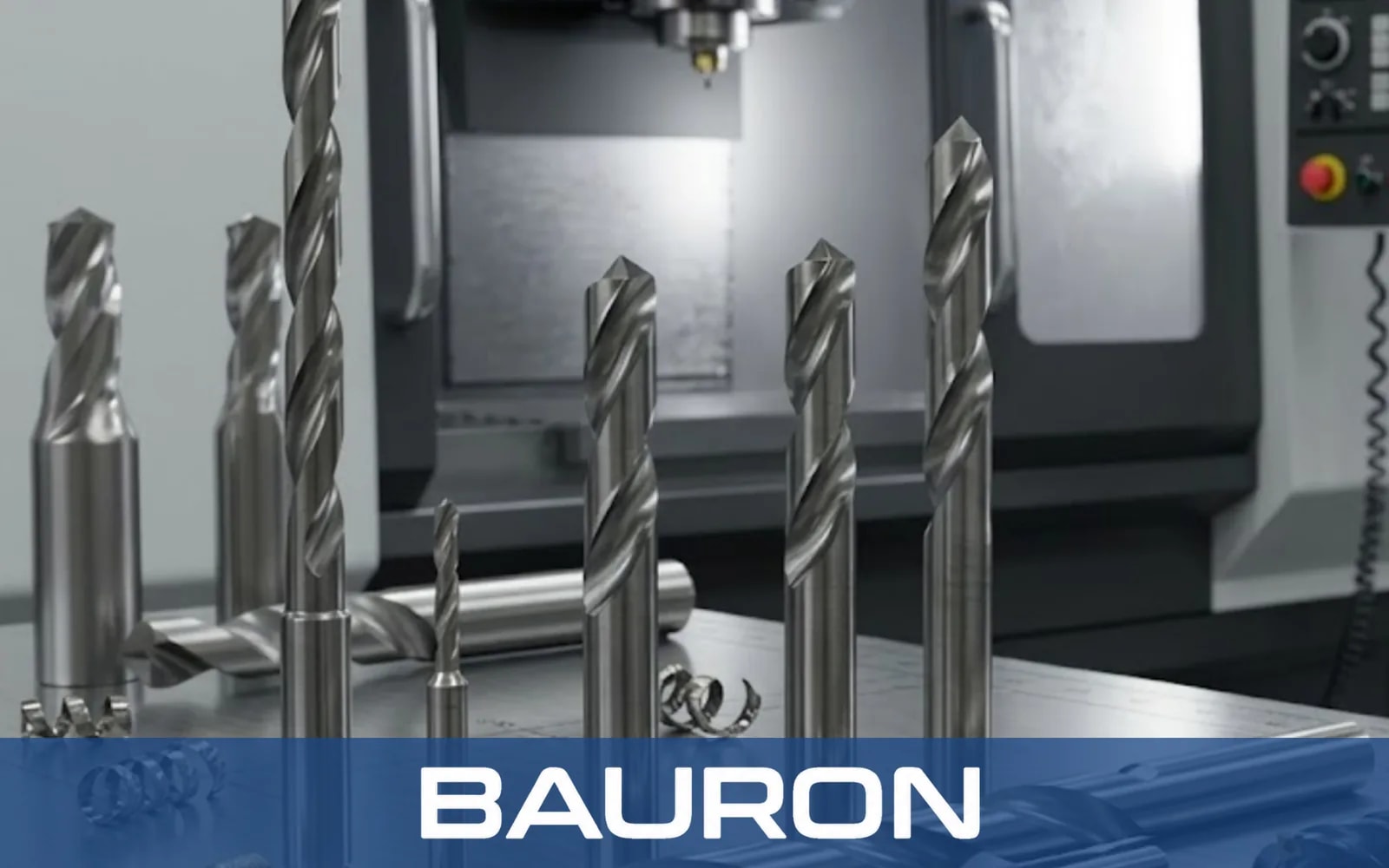

- Trinnbor: To eller flere diametre i én operasjon for planforsenkede hull og trinnhull.

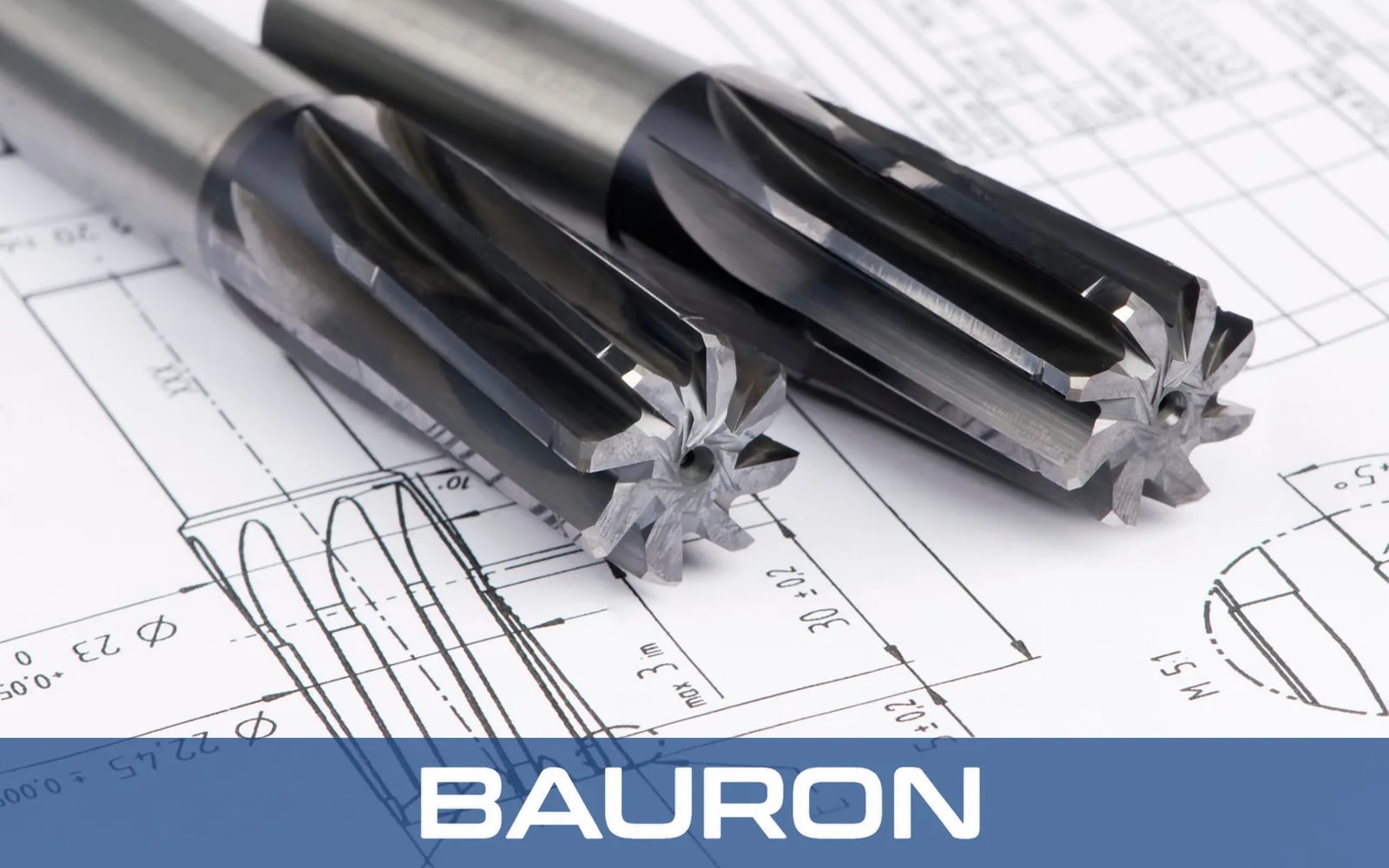

- Spesialrømmere: Finbearbeider hull til ikke-standard diametre eller snevre toleranser som H7.
- Spesialgjengetapper: Lager spesielle gjengestigninger, gjengeprofiler eller størrelser i skjærende eller gjengeformende utførelse.
- Spesialprofilfreser: Bearbeider svalehaler, T-spor, undersnitt og andre former som standardverktøy ikke når.
Fordeler med spesialverktøy og når de bør brukes
Det riktige spesialtilpassede skjæreverktøyet forbedrer mer enn én enkelt operasjon. Det kan løfte produktivitet, kvalitet og ensartethet gjennom en hel produksjonsserie.
Viktige fordeler med CNC-spesialverktøy:
- Færre operasjoner og verktøyskift: Ett verktøy gjør jobben til flere, noe som reduserer stillstandstiden for spindelen og posisjoneringsfeil.
- Kortere syklustider: Å bearbeide et element i ett gjennomløp sparer tid på hver del, og besparelsene mangedobles gjennom en hel produksjonsserie.
- Ensartede mål: Kvalitetskontrollen blir enklere: Når ett verktøy former hele elementet, holder målene seg like fra del til del.

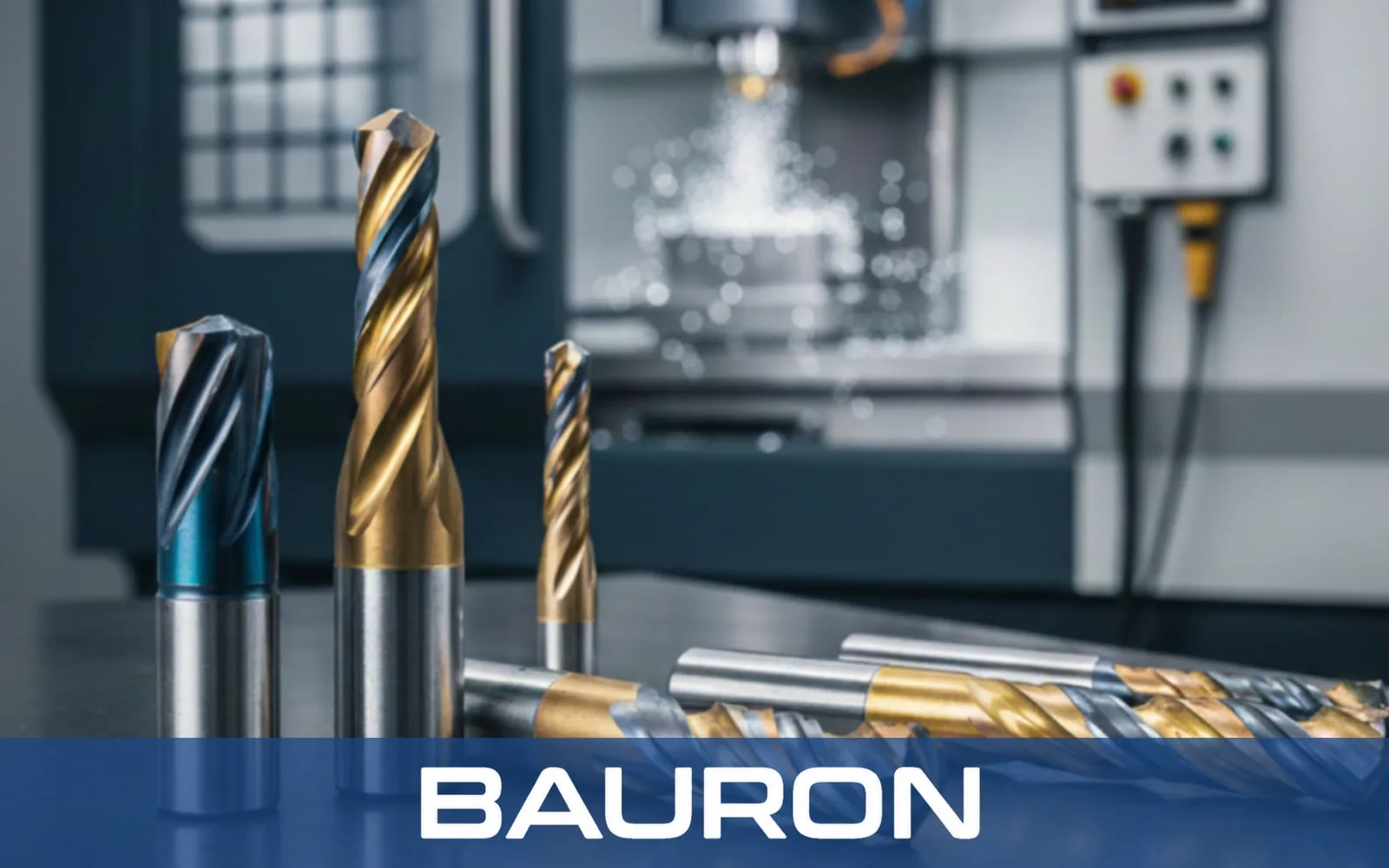

- Lengre verktøylevetid i harde materialer: Spesialisert verktøygeometri og belegg håndterer varme, slitasje og sponflyt i titan, Inconel og herdet stål.
- Bedre overflatefinish: En optimalisert sporutforming og spiralvinkel reduserer svingninger og vibrasjoner.
- Lavere kostnad per del: Spart maskintid og mindre kassasjon tjener ofte inn den høyere verktøyprisen.
Spesialtilpassede vs. standard skjæreverktøy
| Faktor | Standard skjæreverktøy | Spesialtilpasset skjæreverktøy |
|---|---|---|
| Konstruksjonsgrunnlag | Generell bruk på tvers av mange deler | Ett bestemt element på delen |
| Geometri | Katalogstørrelser og -profiler | Enhver diameter, lengde, trinn eller profil |
| Tilgjengelighet | Vanligvis på lager | Lages på bestilling |
| Pris per verktøy | Lavere | Høyere |
| Kostnad per del | Kan øke med ekstra operasjoner | Ofte lavere i gjentakende produksjon |
| Best egnet for | Vanlige elementer og prototyper | Komplekse elementer, harde materialer, gjentakende jobber |
Når bør du bruke et spesialtilpasset skjæreverktøy?
Vurder spesialverktøy når:
- Ett element krever tre eller flere standardverktøy for å bli ferdig.
- Jobben gjentas ofte eller kjøres i store volumer.
- Delen har en profil, et trinn eller et undersnitt som ingen katalogverktøy passer til.
- Standardverktøy slites raskt ut i materialet ditt.
- Du får det samme problemet med vibrasjoner, overflatefinish eller måldrift i hver serie.
Standardverktøy er fortsatt det beste valget for prototyper med skiftende design, svært korte serier og vanlige elementer som allerede oppfyller målene for toleranse og syklustid.
Når bør du bruke et standard skjæreverktøy?
Et spesialverktøy er ikke alltid det riktige svaret. Standard skjæreverktøy er vanligvis det beste valget når:
- Delen er en prototype, eller designet er fortsatt i endring.
- Jobben er et engangsoppdrag eller en svært kort serie som ikke kan forsvare designkostnaden og leveringstiden.
- Elementet er generisk, for eksempel et standardhull, et spor eller en lomme.
- Et standardverktøy oppfyller allerede målene dine for toleranse, overflatefinish og syklustid.
- Du trenger verktøyet umiddelbart og kan ikke vente på et design som lages på bestilling.
Slik lager Bauron spesialverktøy i hardmetall
Bauron gjør tegningen din om til et produksjonsklart verktøy i fem trinn:
- TegningsgjennomgangIngeniørene våre går gjennom STEP-, DXF- eller PDF-filene dine for å vurdere gjennomførbarheten.
- Geometri og metallurgiHardmetallsubstrat, spiralvinkel og PVD-belegg optimaliseres for materialet og maskinen din.
- PresisjonsslipingVerktøyene slipes i fleraksede CNC-slipesentre med måling underveis i prosessen.
- Kontroll og sertifiseringHvert verktøy kontrolleres optisk og med CMM og leveres med materialtestrapporter, samsvarssertifikat og full sporbarhet.
- ApplikasjonsstøtteIngeniører hjelper til med å optimalisere mating og turtall, gå gjennom CAM-verktøybaner og løse vibrasjonsproblemer.
Bauron er ISO 9001:2015-sertifisert, har ingen minste bestillingsmengde og håndterer alt fra enkeltstående prototypeverktøy til storvolumproduksjon.
Få riktig spesialtilpasset skjæreverktøy for applikasjonen din
Et spesialtilpasset skjæreverktøy er det smarte valget når standardverktøy gir ekstra operasjoner, slites ut for fort eller ikke kan holde toleransen din. Fra en spesialtilpasset pinnefres til et kombinasjonsbor eller en gjengetapp for spesialgjenger kan formålsbygde CNC-spesialverktøy forkorte syklustidene, forbedre ensartetheten og senke kostnaden per del. For prototyper og vanlige elementer er standardverktøy fortsatt fornuftige, og den rette partneren vil fortelle deg hva du trenger.
Sliter du med et element som standardverktøy ikke klarer? Send deltegningen din til Baurons ingeniører for en gjennomførbarhetsvurdering og et tilbud på spesialverktøy. Be om tilbud eller Spør en ingeniør i dag for å komme i gang.
