Spissvinkel
Standard spissvinkel på 118° passer for myke metaller og vanlig stål. Større spissvinkler på 135° til 140° gir kortere spon og reduserer deformasjonsherding i rustfritt stål og titan.
Teknisk guide for CNC-boring
Designguide for CNC-bor: presisjonsgeometri for hullbearbeiding med høy hastighet
Denne tekniske guiden beskriver de grunnleggende prinsippene for design av bor, teknikker for kjerneutspissing, sponsporgeometrier og konstruksjon av spesialverktøy for hullbearbeiding med høy ytelse.
Teknisk oversikt
Prinsipper for konstruksjon av CNC-bor med høy ytelse
Optimalisert design av CNC-bor er avgjørende for rette hullakser, utmerket overflatekvalitet og maksimal verktøylevetid. Hullbearbeiding byr på særegne utfordringer med sponavgang og friksjonsvarme, fordi skjærehastigheten faller til null helt i sentrum av verktøyet. Effektive CNC-boreverktøy balanserer kjernestyrke, spissens evne til selvsentrering og åpent sponsporvolum for kontinuerlig sponavgang.
Grunnleggende geometri
Grunnleggende parametere i design av CNC-bor
Tverregg og kjerneutspissing
Kjerneutspissing med S-slip eller delt spiss reduserer de aksiale matekreftene, hindrer at boret vandrer og lar boret sentrere seg selv i CNC-oppsettet uten forboring med punktbor.
Kjernetykkelse og kjernekonisitet
En kraftig kjerne øker bøyestivheten og motvirker utbøyning ved dyphullsboring, mens bakkonisitet reduserer friksjonen langs føringsfasen.
Utforming av føringsfaser
Utførelser med dobbel føringsfase gir ekstra støtte mot hullveggen og forbedrer hullets retthet og rundhet ved dyphullsboring.
Spon- og varmekontroll
Avansert sponavgang og innvendig kjølemiddeltilførsel
Effektiv sponavgang bidrar til å hindre sponpakking, verktøybrudd og riper i hullveggen under kontinuerlige boresykluser.
Parabolske sponspor
Åpne, buede sponsporprofiler gir mer sponrom og muliggjør dyphullsboring fra 10×D til 30×D uten hyppig trinnboring.
Innvendige kjølekanaler
Spiralformede innvendige kjølekanaler leverer kjølemiddel med høyt trykk direkte til skjæreeggene, skyller raskt bort sponene og kjøler samtidig tverreggen.
Polerte sponspor
Speilpolerte sponsporflater reduserer friksjonen og bidrar til å hindre sponsveising i klebrige, ikke-jernholdige aluminiums- og kobberlegeringer.
Emnematerialer
Tilpasning av borgeometrien til emnematerialet
Aluminium og lettmetaller
Bruk høye spiralvinkler på 30°–38°, ultraskarpe skjæreegger, polerte åpne sponspor og DLC- eller ZrN-belegg for å hindre påsmøring av materiale.
Herdet og rustfritt stål
Kraftig kjerne, 140° delt spiss, mikrohonede skjæreegger og AlTiN- eller nACo-belegg tåler varme og deformasjonsherding.
Støpejern og abrasive materialer
Flate spissvinkler på 140°, forsterkede hjørnefaser og slitesterke hardmetallsubstrater motstår abrasiv slitasje på føringsfasene.
Kompositter og CFRP
Spesialiserte geometrier med dobbel spissvinkel eller dolkspiss skjærer abrasive fibre rent og hindrer delaminering og grader ved utgangen.
Bortyper
CNC-boreverktøy etter kategori
Bauron produserer et komplett utvalg av boreverktøy, gruppert etter bruksområde. Hvert kategoridiagram nedenfor vises sammen med bortypene det omfatter.

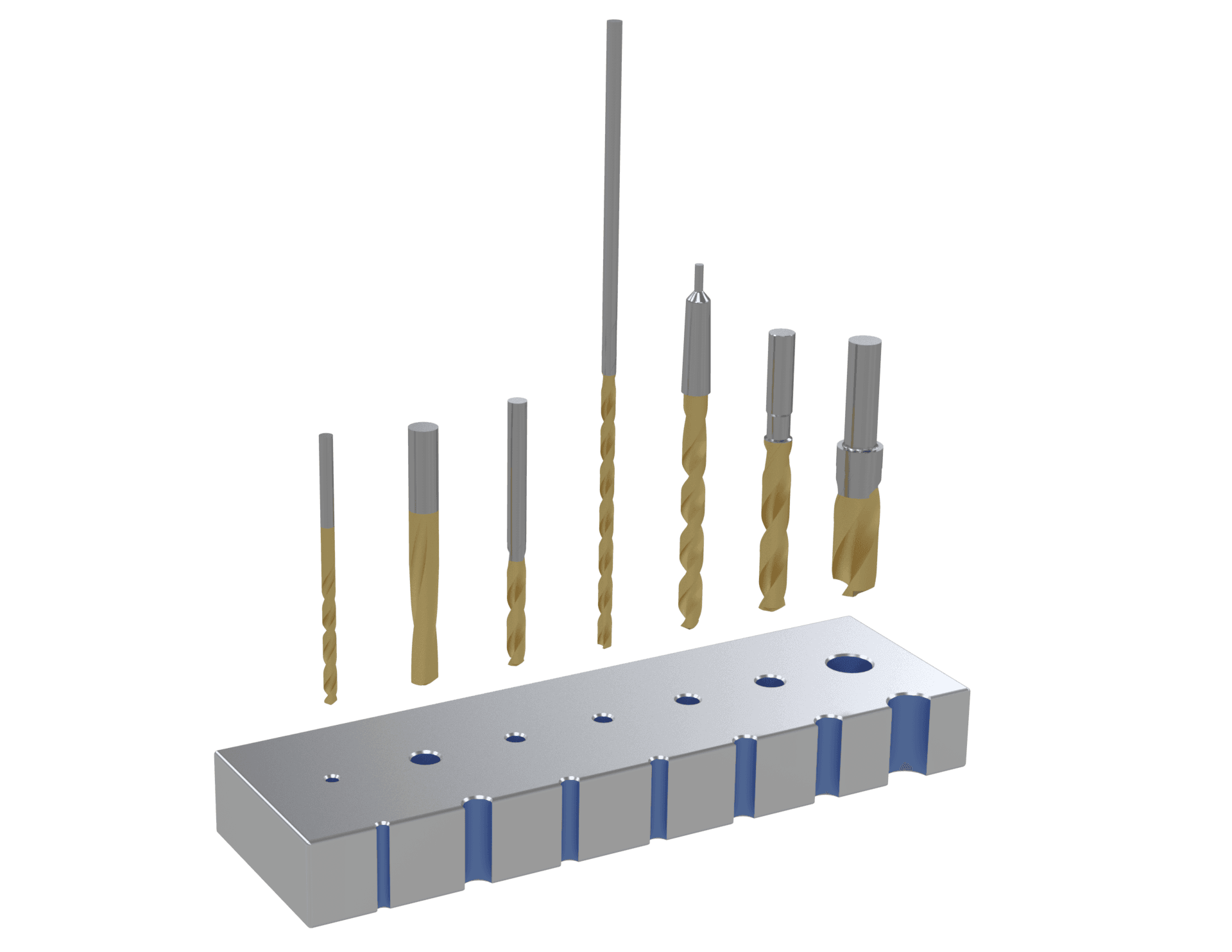

A. Bor for generelt bruk
Allsidige bor for daglig hullbearbeiding i en rekke materialer.
- Spiralbor i standardlengde — allsidig valg for generell boring
- Bor i automatlengde — kortere lengde for ekstra stivhet
- Korte bor — kompakte, for grunne hull og trange steder
- Ekstra lange bor — dyp boring med økt stivhet
- Bor med morsekonus — sikkert feste for tungt arbeid
- Bor med redusert skaft — større diametre i standardholdere
- Bor med stor diameter og overdimensjon — større hull uten spesialoppsett

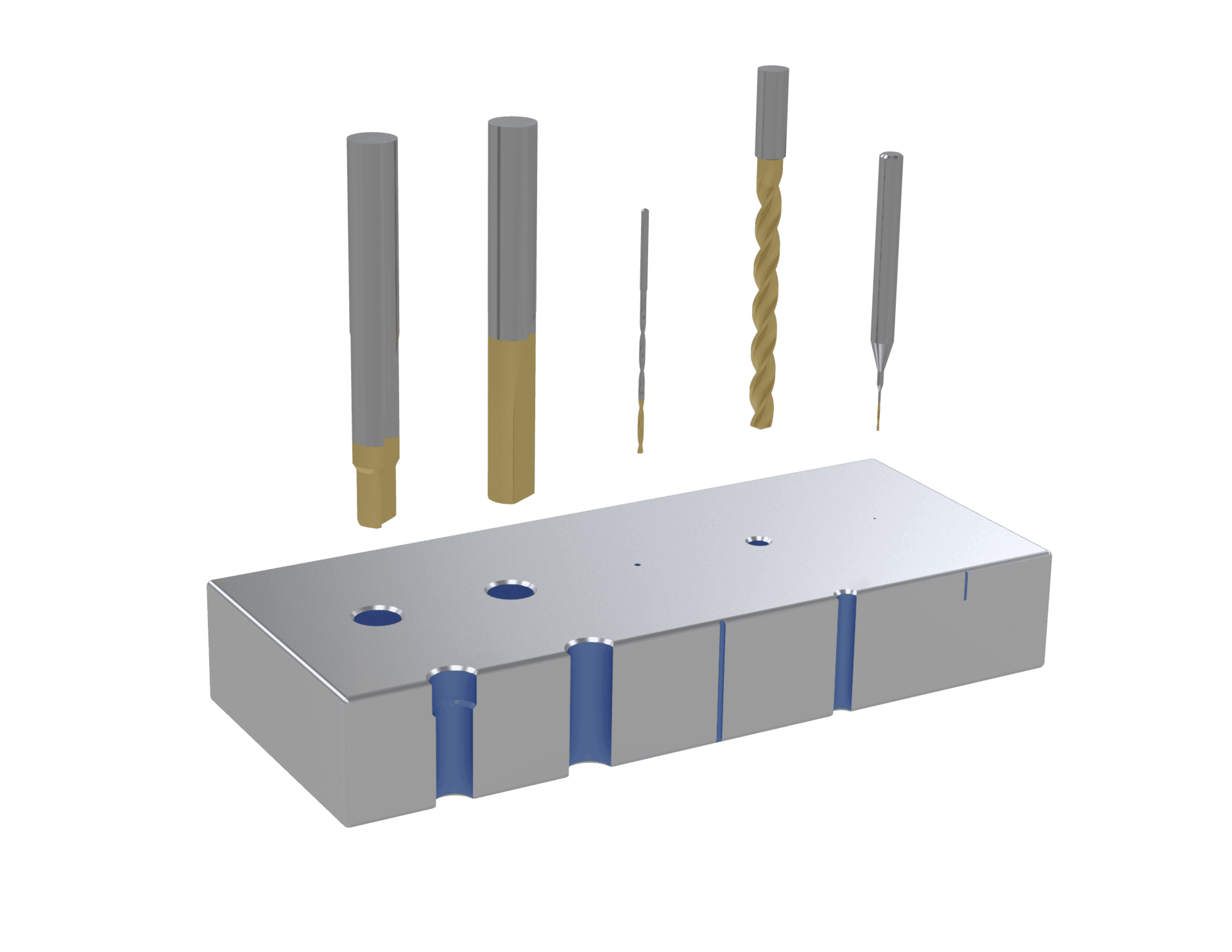

B. Spesialbor (sponsporvarianter og mikro)
Spesialiserte sponsporgeometrier og mikrostørrelser for krevende eller ømfintlig arbeid.
- Bor med rette spor og dobbel føringsfas — økt stabilitet, mindre utbøyning
- Bor med rette spor — ideelle for sprø materialer som glass og keramikk
- Mikrobor — presisjonsboring i små, ømfintlige komponenter
- Bor med tre spor — bedre materialfjerning og jevnere skjæring
- Mikrospiralbor — høyhastighetsboring i fine applikasjoner

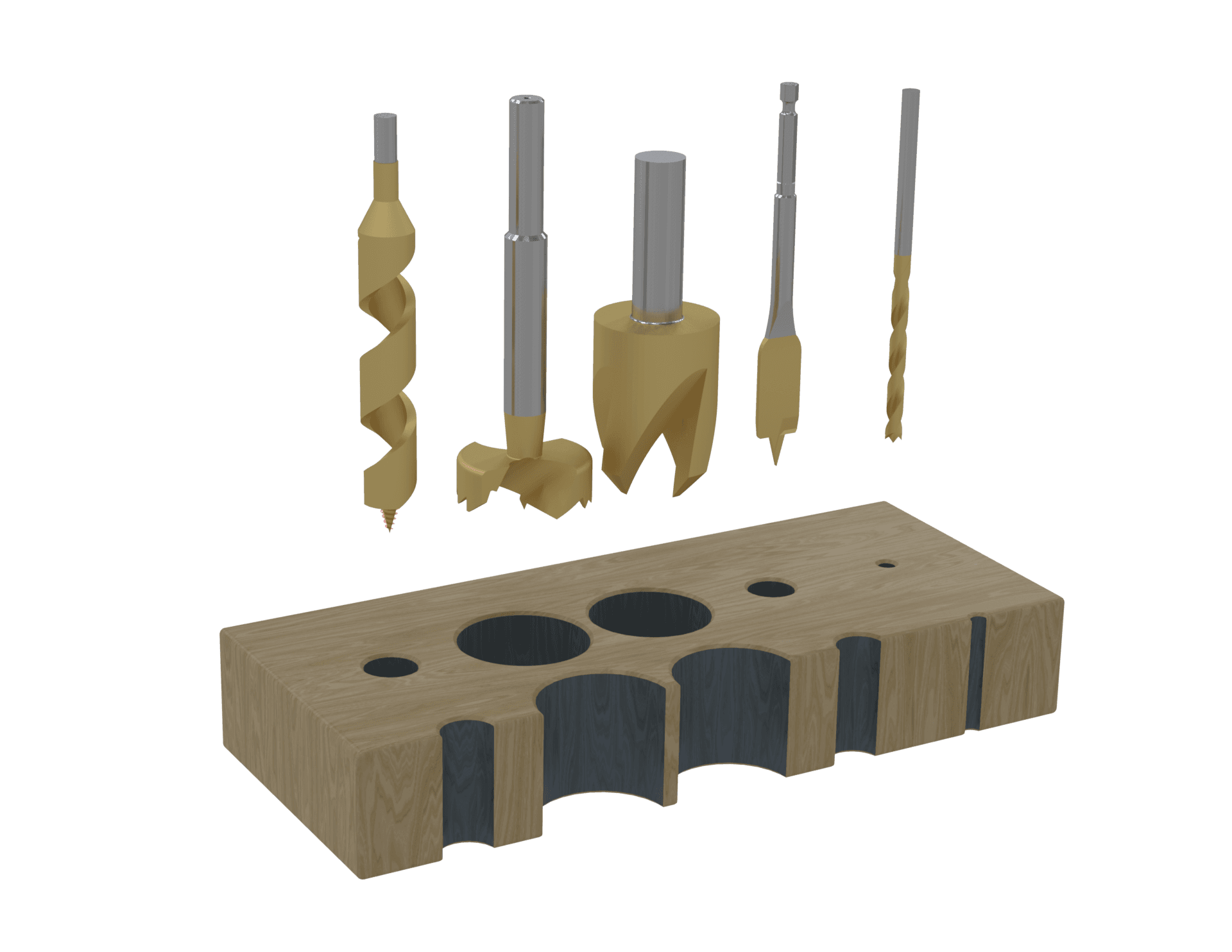

C. Trebor
Spesialutviklede geometrier for rene, kontrollerte hull i tre og myke materialer.
- Slangebor — dype, rene hull i tre
- Forstnerbor — glatte hull med flat bunn og minimal fiberutriving
- Pluggbor — lager plugger som skjuler skruer
- Flatbor — brede blad for rask materialfjerning
- Trebor med senterspiss og forskjærere — rene, presise hull i tre

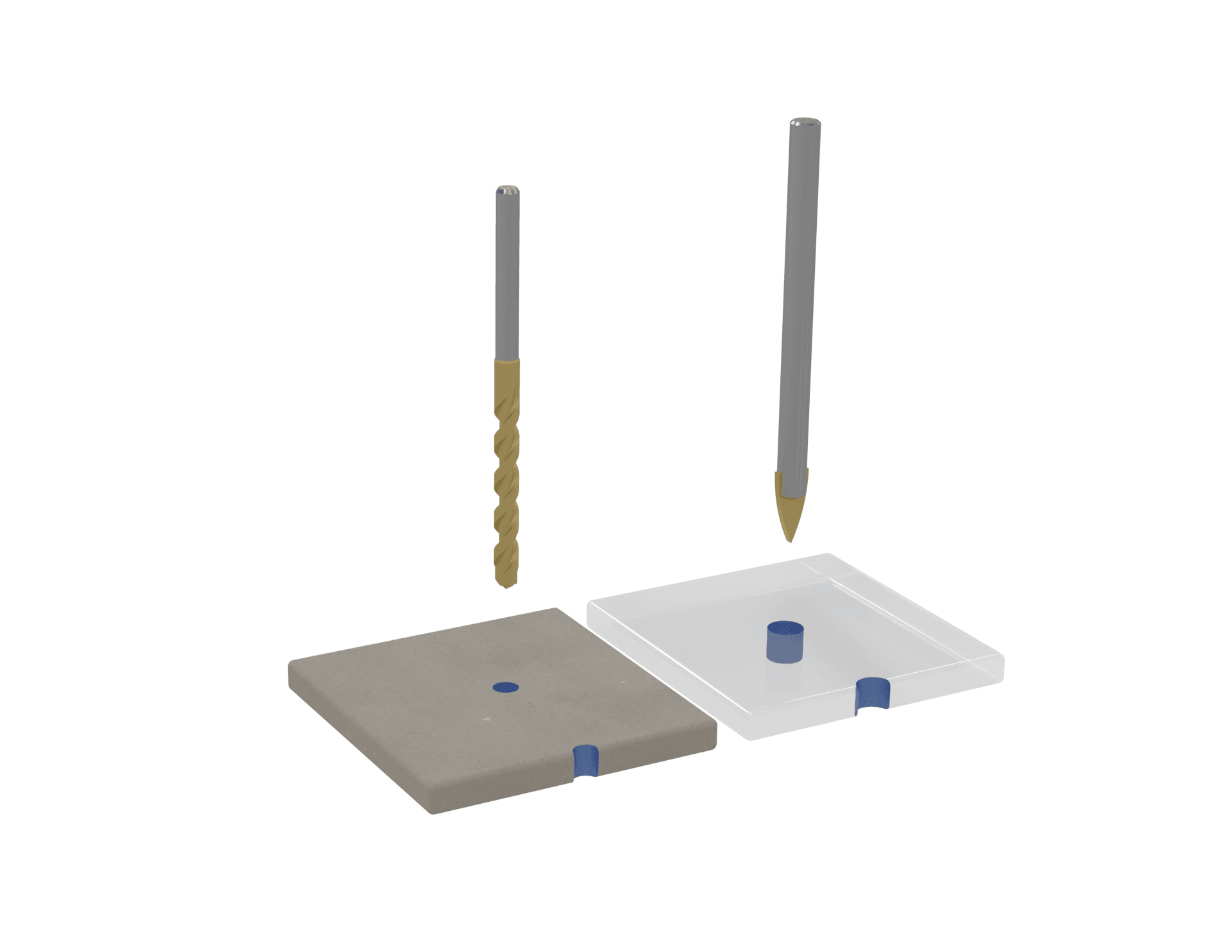

D. Mur- og flisbor
Laget for å tåle abrasive, sprø materialer uten å sprekke arbeidsstykket.
- Murbor — tåler tegl, betong og stein
- Glass- og flisbor — borer i sprø materialer uten sprekkdannelse

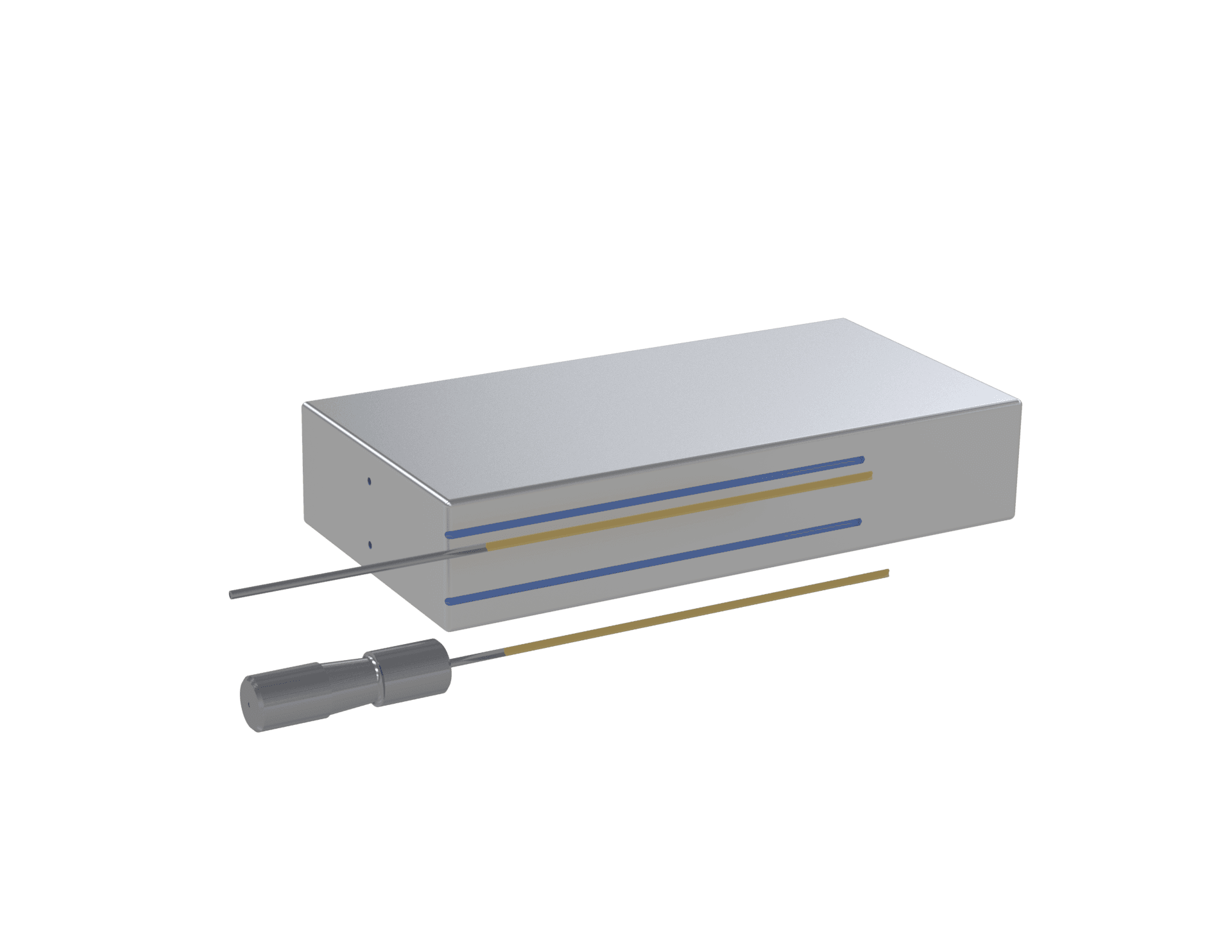

E. Dyphullsbor
Konstruert for lang rekkevidde med rette, nøyaktige hullakser.
- Dyphullsbor — lang rekkevidde med høy nøyaktighet
- Kanonbor — dyphullsboring med høy presisjon

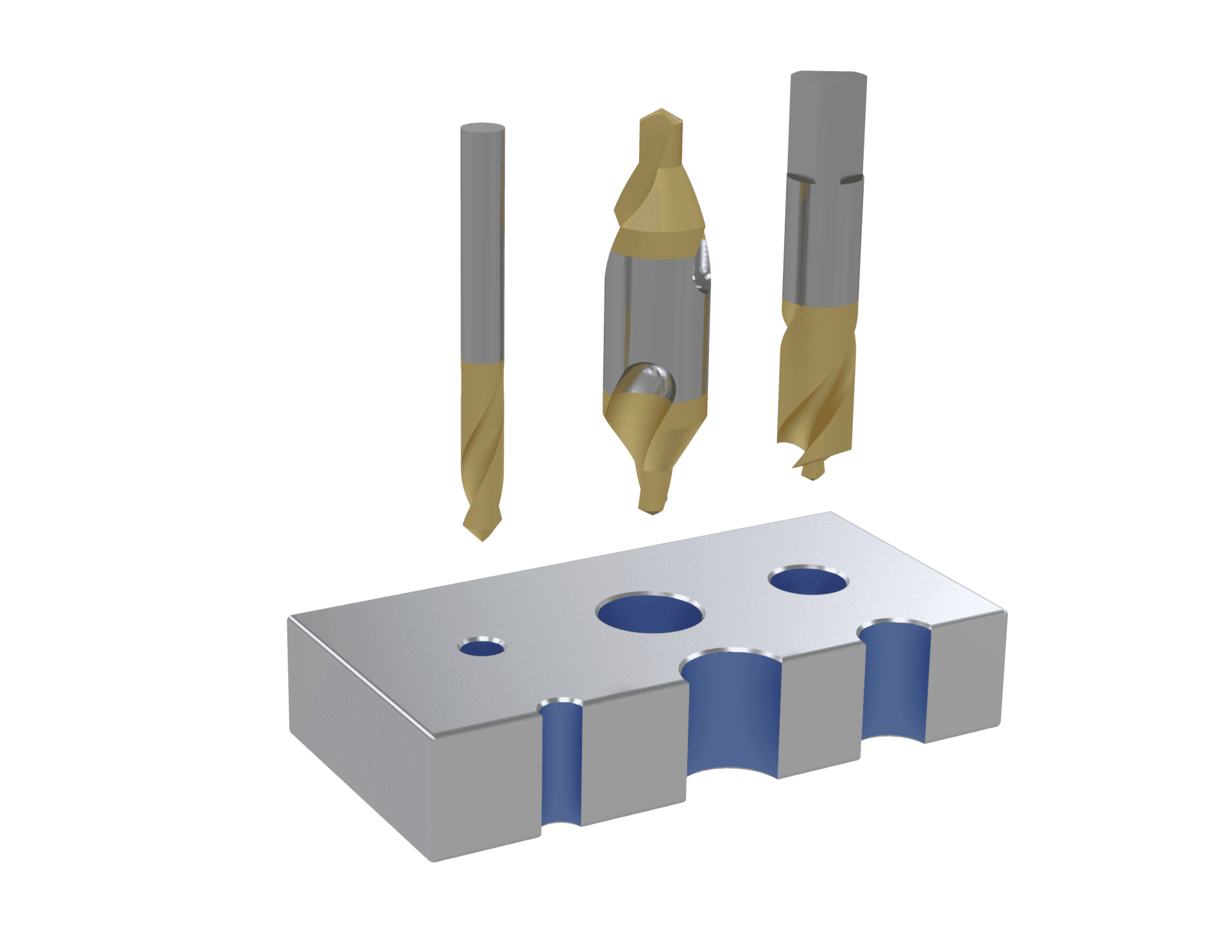

F. Bor for hullforberedelse
Verktøy som starter og plasserer hull nøyaktig før finbearbeidingen.
- Punktbor — presis start av hull
- Sentrumsbor — nøyaktige pilothull for dreiearbeid
- Bor med pilotspiss — presis start, mindre vandring

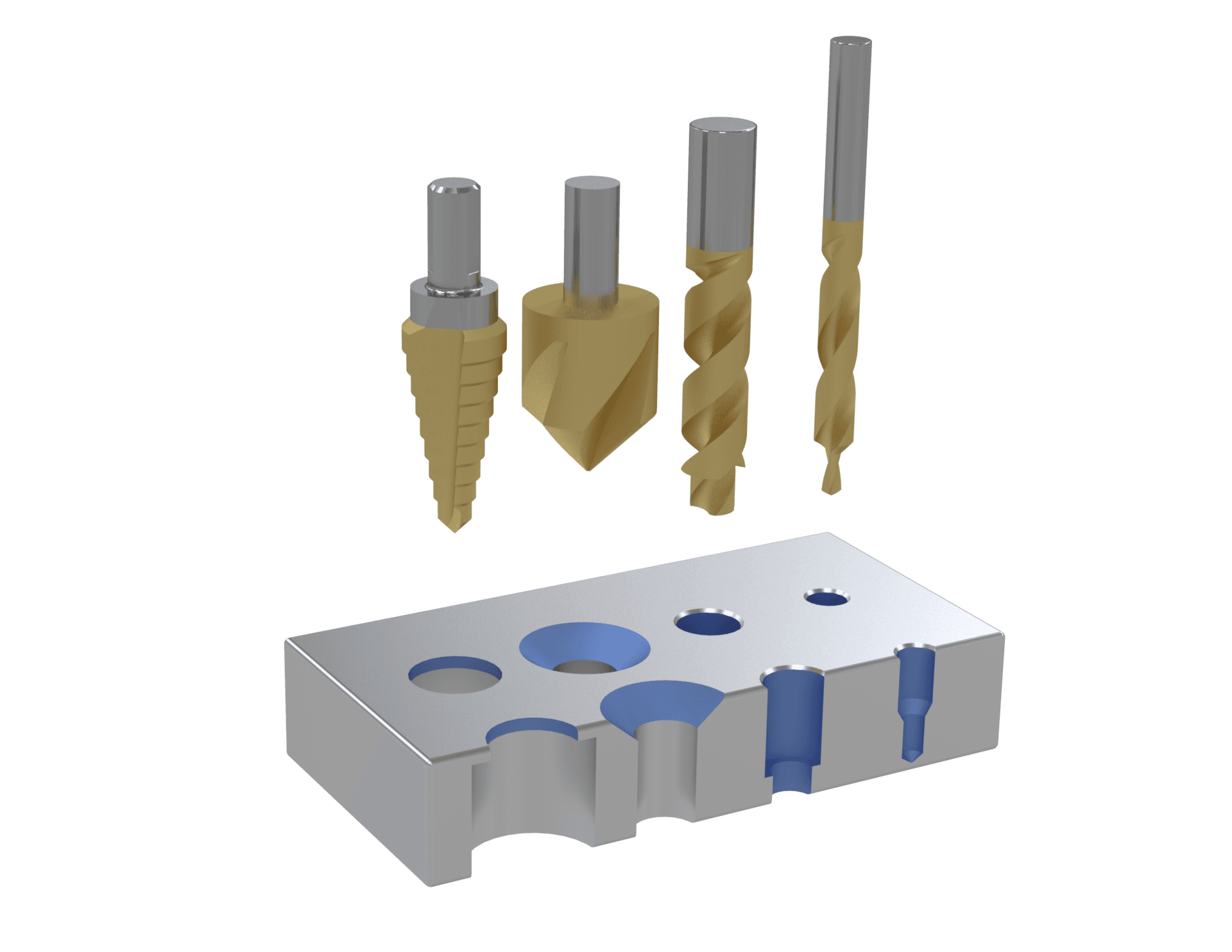

G. Bor for ferdigbearbeiding av hull
Kombinerte geometrier og finbearbeidingsgeometrier for formede hull eller hull med flere diametre.
- Trinnbor — flere diametre i én operasjon
- Forsenkere — fasede kanter for skruer
- Plansenkere — presise hull med flat bunn
- Bor- og fasverktøy — boring og fasing i ett strøk
Skaftalternativer
Skaft- og verktøyutførelser
Alle Bauron-bor kan produseres med det skaftgrensesnittet som passer best til maskinen og holderen din. Hver skafttype nedenfor vises med hvordan den monteres og hvor den gir best resultat.
Sylindrisk skaft
- Profil: jevn sylindrisk form
- Feste: spennes i en spennhylsechuck eller borchuck
- Best egnet for: universalverktøy som bor og pinnefreser
Weldon-skaft
- Profil: sylindrisk med én slipt flate på skaftet
- Feste: settskruer i en verktøyholder med sidelås
- Best egnet for: verktøy som krever høyt dreiemoment og sikkert grep

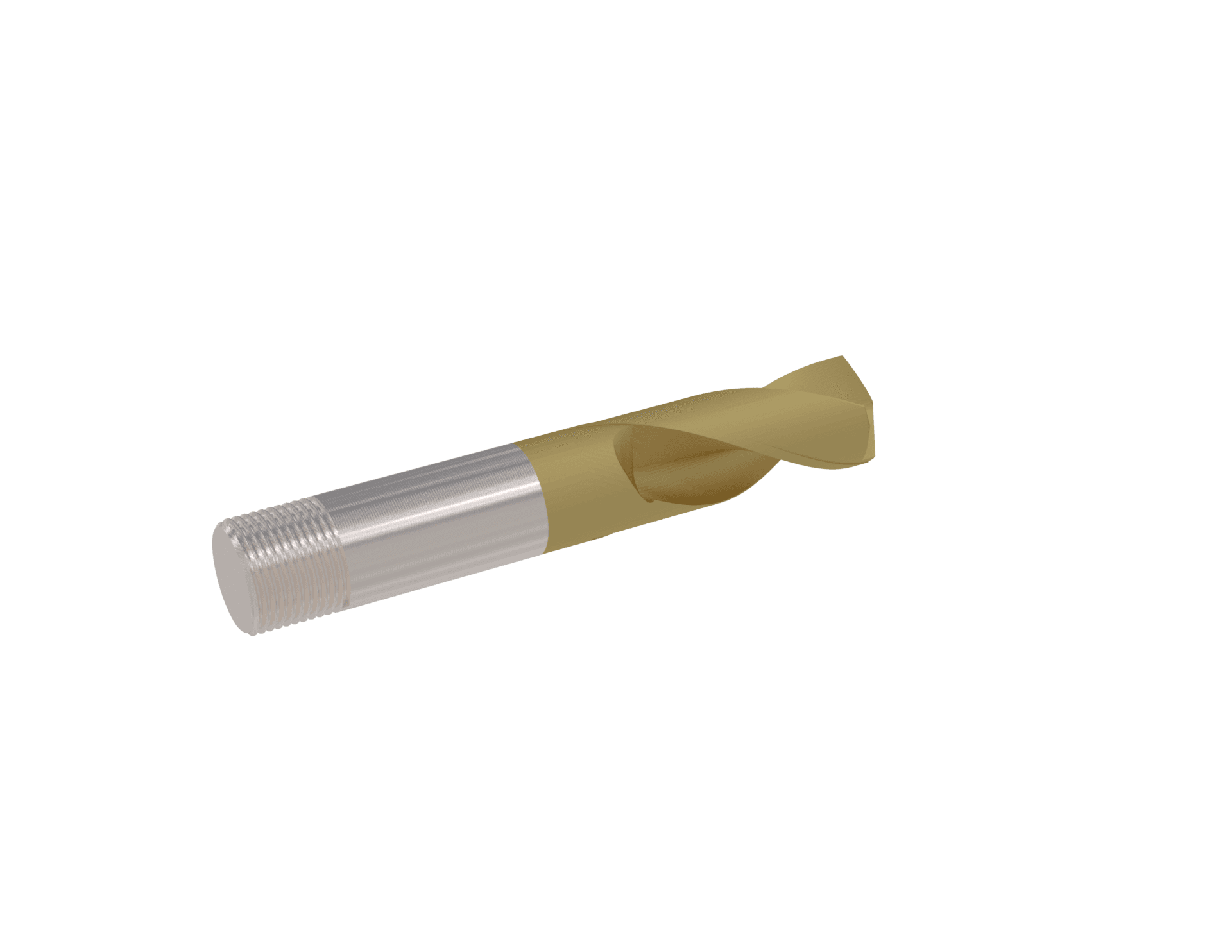

Gjenget skaft
- Profil: sylindrisk skaft med gjenger i enden
- Feste: skrus inn i verktøyholdere eller forlengere
- Best egnet for: gjengetapping og rømming

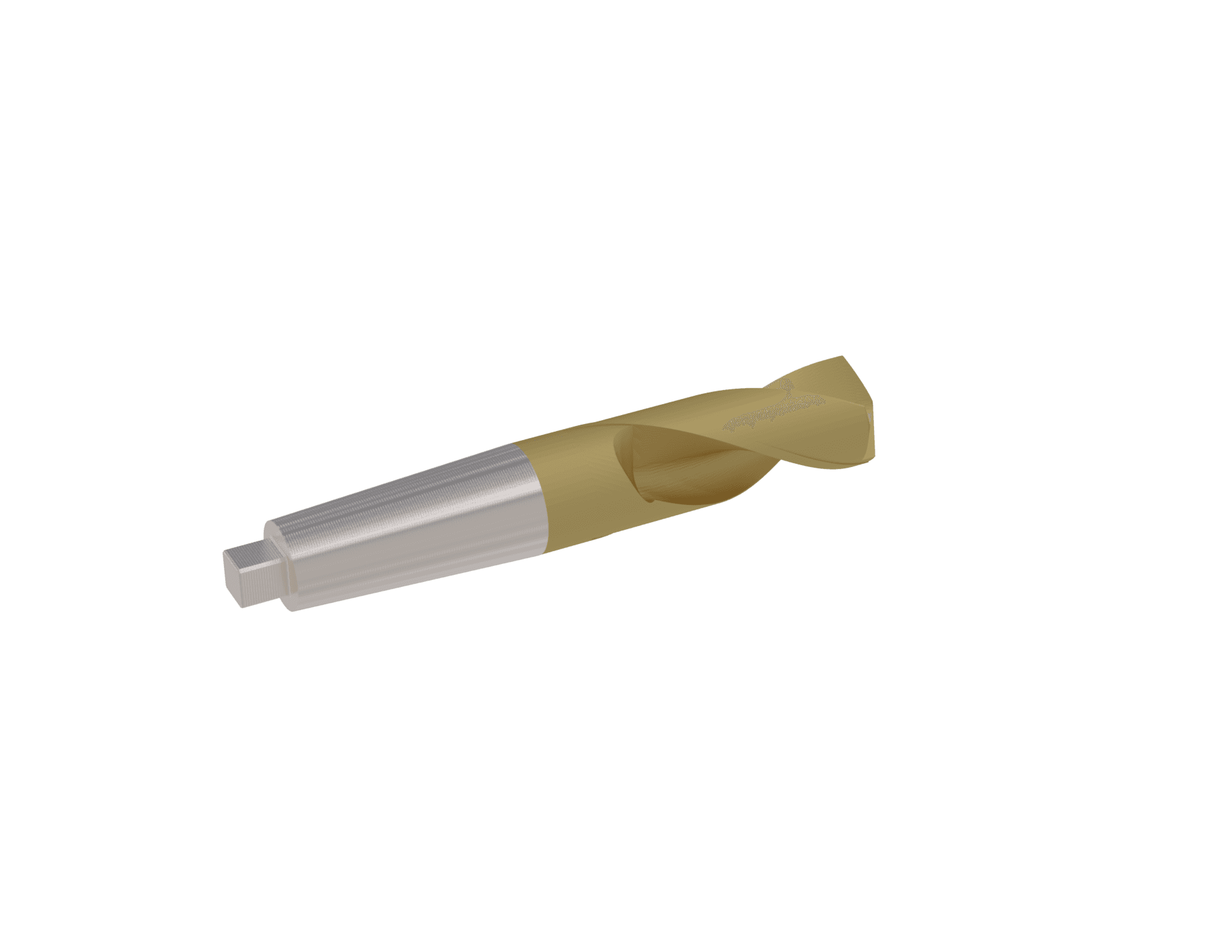

Konisk skaft
- Profil: konisk (f.eks. morsekonus)
- Feste: passer i tilsvarende konushylser eller spindler
- Best egnet for: maskiner med konusfeste

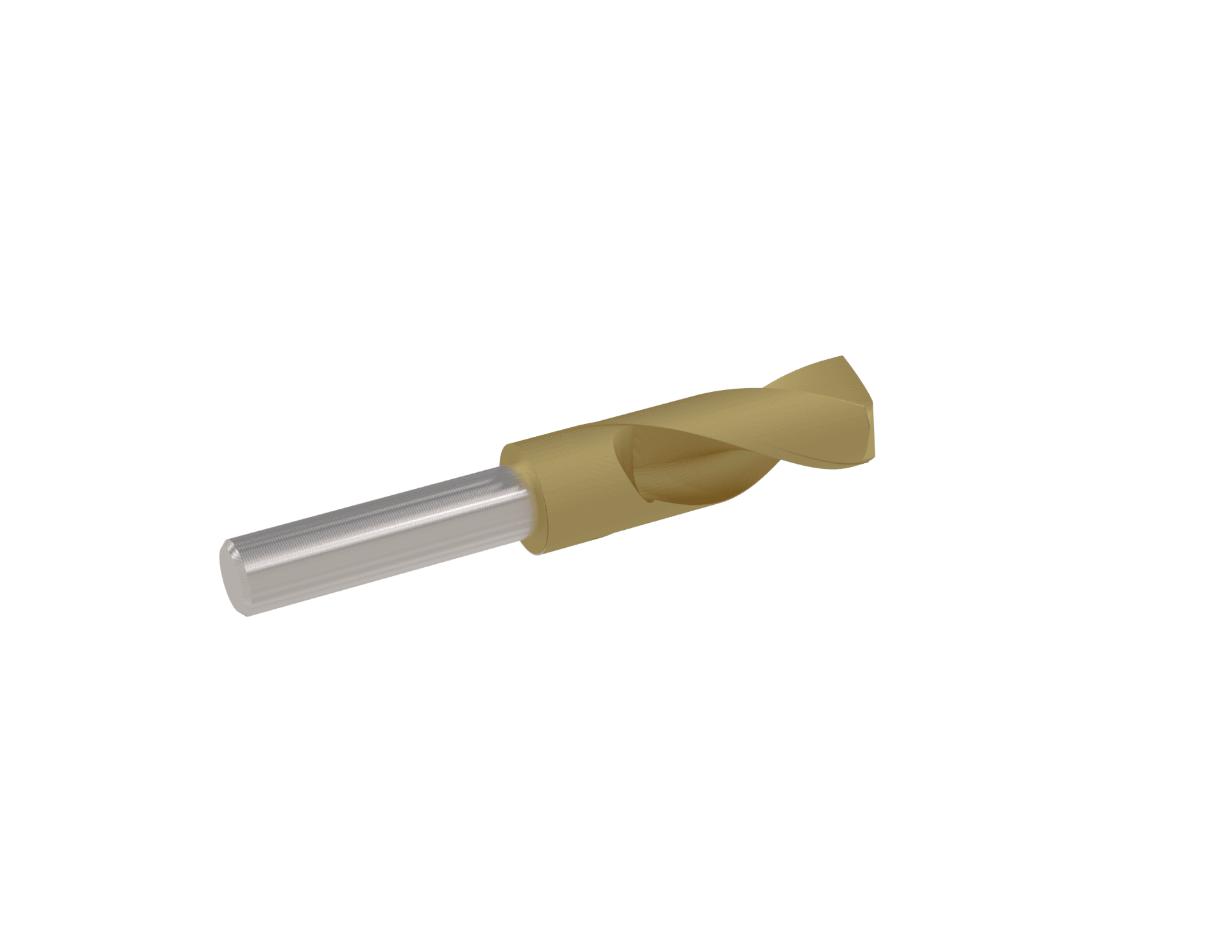

Redusert skaft
- Profil: skaftdiameteren er mindre enn skjærediameteren
- Feste: standard spennhylser eller chucker
- Best egnet for: når verktøydiameteren overstiger chuckens kapasitet
Tekniske spørsmål
Ofte stilte spørsmål
Hvordan påvirker valget av spissvinkel hullkvaliteten ved CNC-boring?
En flatere spissvinkel, for eksempel 140°, reduserer gradedannelsen ved utgangen og gir kortere spon, noe som gjør den egnet for seige legeringer og automatisert CNC-bearbeiding. En spissere spissvinkel trenger lett inn i myke materialer, men kan gi utbruddsgrader.
Hva er fordelen med spesialbor fremfor standard borgeometrier?
Spesialbor kan kombinere operasjoner som trinnboring, fasing og planforsenking i ett trinn, noe som reduserer tiden til verktøybytte og sykluskostnaden per del.
Kan Bauron produsere spesialtilpassede CNC-boreverktøy i hardmetall etter bestemte tegninger?
Ja. Bauron produserer skreddersydde trinnbor, dyphullsbor med lang rekkevidde, spesialverktøy med innvendig kjøling og borgeometrier med spesialdiametre ut fra tekniske CAD-filer.
Hvilken rolle spiller innvendige kjølekanaler for borets ytelse?
Kjølekanaler gjennom verktøyet leverer kjølemiddel med høyt trykk direkte til borspissen, senker temperaturen i skjæresonen og skyller sponene opp gjennom sponsporene for å hindre sponpakking i dype hull.
