Montering på dor
Den hule kroppen passer på en tilsvarende konisk eller sylindrisk dor.
Rømmere / Finbearbeidingsverktøy for store diametre
Påstikkrømmere
Hva er påstikkrømmere, og hvordan fungerer de?
Påstikkrømmere er hule finbearbeidingsverktøy for kalibrering av store hull, med mindre materialbruk i verktøykroppen. Den utskiftbare rømmerkroppen monteres på en gjenbrukbar dor som posisjonerer verktøyet og overfører dreiemomentet fra spindelen.
Medbringerinngrep
Spor i rømmeren griper inn i medbringerne på doren og overfører dreiemoment.
Roterende skjæring
Flere skjær fjerner gradvis materiale fra det forborede hullet.
Sponevakuering
Sporene fører sponet bort og bidrar til en rund og glatt innvendig overflate.
Viktige egenskaper og fordeler med påstikkrømmere
Hul konstruksjon
Reduserer vekt og råmaterialforbruk i verktøy med stor diameter.
Utskiftbare dorer
En kompatibel dor kan drive flere påstikkrømmere, noe som reduserer verktøylageret.
Medbringerspor
Griper inn i medbringerne på doren for sikker overføring av dreiemoment under skjæringen.
Mange spor
Fordeler skjærekreftene over flere skjær og bidrar til å redusere vibrasjoner.
Format for store diametre
Dekker hullstørrelser som kan være upraktiske for rømmere med massivt skaft.
Konisk boring
Gir konsentrisk tilpasning på tilhørende drivdor og bidrar til å begrense rundløpsavvik.
Spesifikasjoner for påstikkrømmere
| Spesifikasjon | Område / detaljer |
|---|---|
| Diameterområde | 3/4" til 5"; tommebaserte og metriske størrelser tilgjengelig |
| Boringstype | Konisk boring for montering på standard dor |
| Sportype | Rette spor eller spiralspor |
| Drivmekanisme | Standard medbringerspor for medbringerne på doren |
| Antall spor | 6 til 14, avhengig av diameter |
| Toleranse | Presisjonsslipt til standard H7 eller spesifiserte OEM-mål |
Tilgjengelige materialer og belegg for påstikkrømmere
| Materiale / belegg | Best egnet for | Viktigste fordel |
|---|---|---|
| HSS (hurtigstål) | Store hull for allsidig bruk i bløtt stål og støpejern. | Et økonomisk materiale for store verktøykropper. |
| Hardmetallbestykket | Slitende materialer og kontinuerlig CNC-produksjon. | Gir skjærene høyere slitestyrke, samtidig som kjernen holdes rimeligere. |
| TiN-belegg | Store produksjonsvolumer som krever lavere friksjon. | Kan forlenge levetiden og forbedre den ferdige overflaten. |
HSS gir en økonomisk kropp for generell bearbeiding av store hull, hardmetallskjær gir økt slitestyrke i slitende materialer, og TiN kan redusere friksjonen i produksjon.
Hvilke maskiner brukes påstikkrømmere i?
Tunge boreverk
Gir stivheten og dreiemomentet som kreves for rømming med påstikkrømmere i store diametre.
Store CNC-maskineringssentre
Bruker kraftige dorer for automatisert finbearbeiding av store hull.
Radialboremaskiner
Gir mulighet for manuell eller maskinell mating ved rømming av store komponenter som er vanskelige å flytte.
Bruksområder og bransjer for påstikkrømmere
Boring i tunge maskiner
Finbearbeider hull med stor diameter i rammer av støpejern uten vekten og materialforbruket til en massiv rømmer.
Bearbeiding av motorblokker
Kalibrerer store sylinderboringer med rømmerkroppen montert på en stiv dor.
Produksjon av girkasser
Rømmer store lagerhus til spesifiserte toleranser for korrekt innretting av tannhjulene.
Landbruksutstyr
Utvider kraftige dreiepunkthull i bærende leddforbindelser.
Rørledningsventiler
Bearbeider store boringer for tetteflater i ventilhus for strømningsregulering.
Ofte stilte spørsmål om påstikkrømmere
Hva er fordelen med påstikkrømmere sammenlignet med massive maskinrømmere?
Ved store diametre gir en hul rømmerkropp på en gjenbrukbar dor lavere verktøyvekt og lavere råmaterialkostnad enn en massiv rømmer.
Hvordan festes en påstikkrømmer i maskinen?
Den koniske innvendige boringen passer på en separat dor. Medbringerspor på baksiden griper inn i medbringerne på doren og overfører dreiemoment.
Kan jeg bruke én dor til påstikkrømmere i ulike størrelser?
En standard dor kan passe til flere størrelser påstikkrømmere når konusen i boringen og målene på medbringersporene er kompatible.

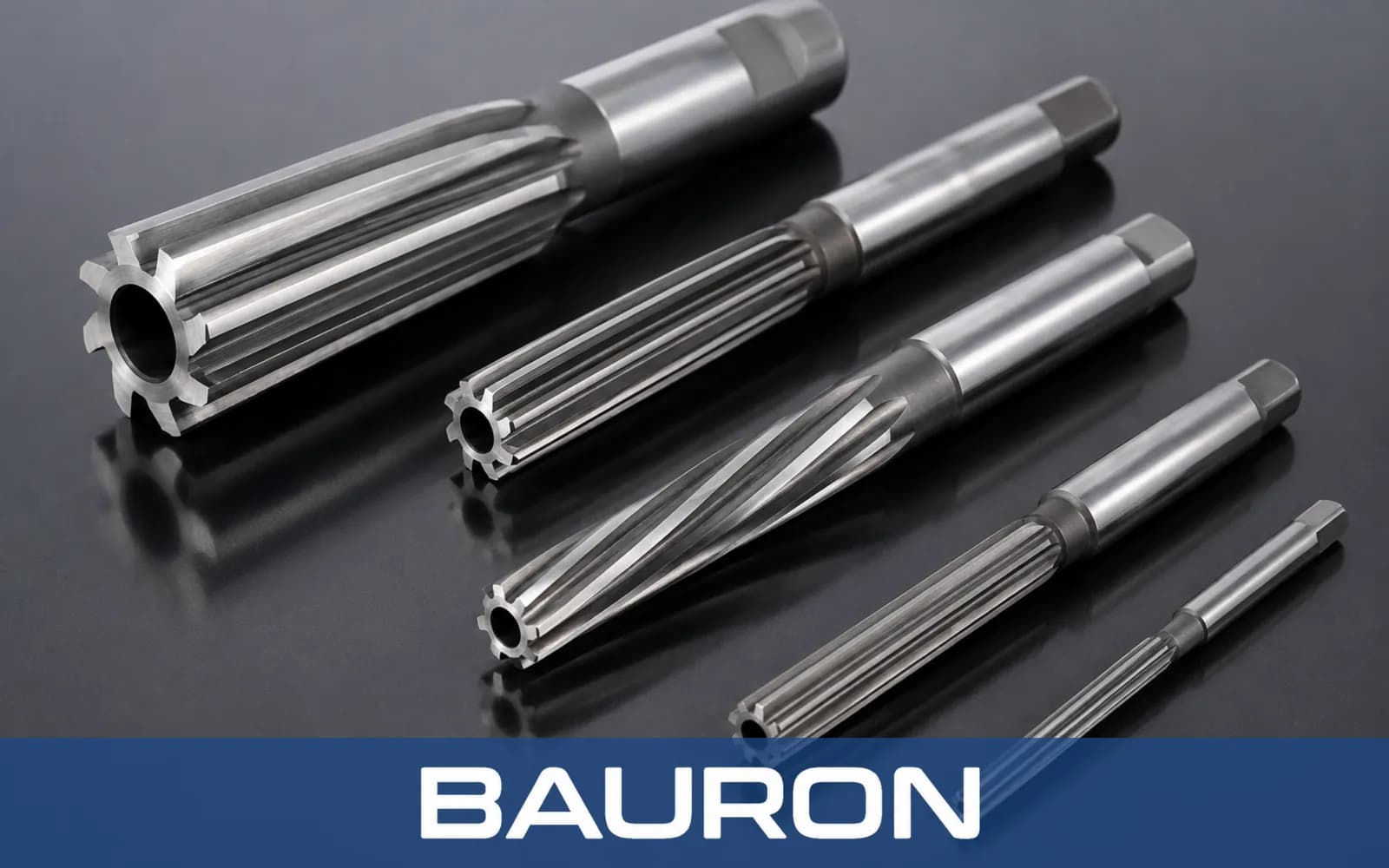

Finnes påstikkrømmere med spiralspor?
Ja. Påstikkrømmere leveres med rette spor og spiralspor. Spiralspor anbefales for store hull med kilespor eller tverrhull, fordi de bidrar til å hindre at verktøyet hekter seg fast.
Produserer Bauron spesialtilpassede påstikkrømmere?
Bauron kan produsere spesialdiametre, sporgeometrier og hardmetallbestykkede utførelser etter spesifiserte krav.
Felles ingeniørressurs
Design- og ingeniørstøtte
Bauron tilbyr design- og ingeniørstøtte for spesialtilpassede diametre, sporgeometrier, dorgrensesnitt, hardmetallbestykkede utførelser, belegg og toleranser for påstikkrømmere. Send oss kravene til bearbeidingen av store hull for en teknisk vurdering.
