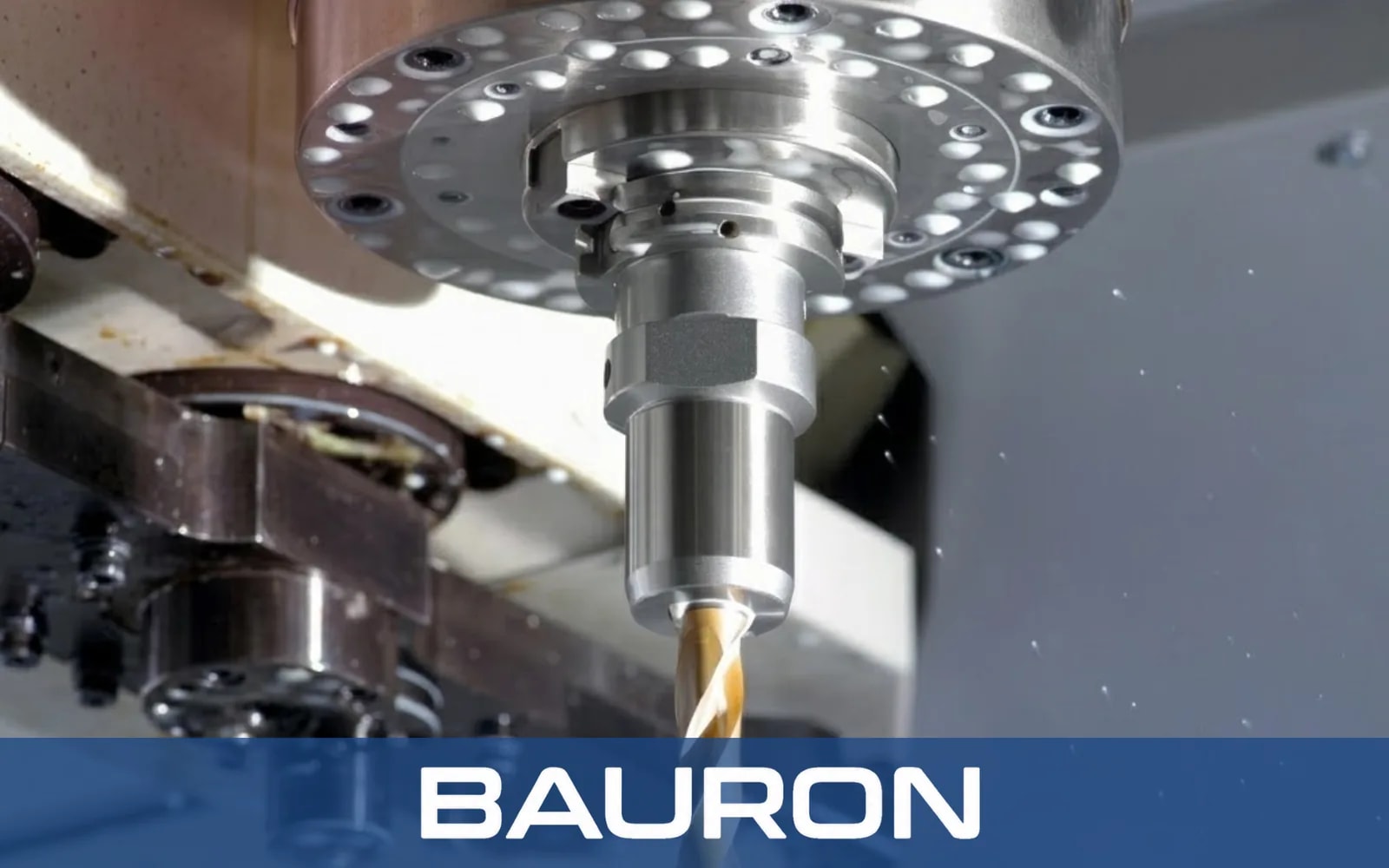

CNC-spesialverktøy er ethvert skjæreverktøy (en pinnefres, et bor, en gjengetapp, en rømmer eller et formverktøy) som er konstruert og slipt etter den nøyaktige geometrien, materialet og toleransen i én bestemt maskineringsjobb, i stedet for å bli kjøpt ferdig fra hylla. Produsenter tyr til CNC-spesialverktøy og profesjonelle designtjenester for CNC-verktøy når standardverktøy ikke når frem til et element, ikke holder en toleranse eller ikke kan kjøres raskt nok til å holde kostnaden per del under kontroll. Kort sagt kan presisjonsverktøy for CNC som er laget for delen din, erstatte flere standardverktøy, korte ned syklustidene og gjøre resultatene repeterbare fra den første delen til den titusende.
Hva er CNC-spesialverktøy?

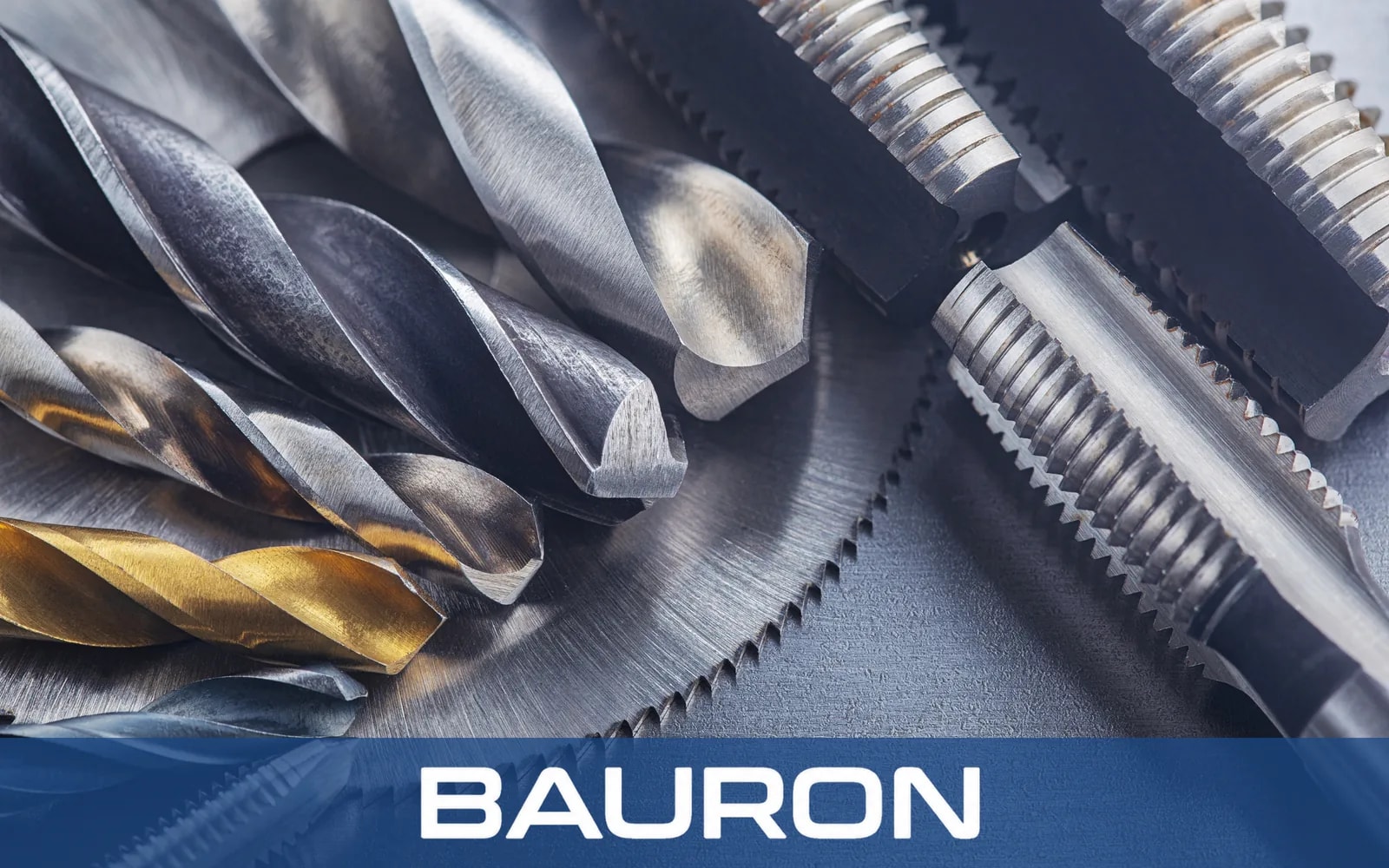

CNC-spesialverktøy er applikasjonsspesifikke skjæreverktøy som konstrueres ut fra en deltegning, materialet i arbeidsstykket og et maskinoppsett. Et standardverktøy er konstruert for å gjøre mange jobber tilstrekkelig godt. Et spesialverktøy er konstruert for å gjøre én jobb ekstremt godt.
Ingeniørene kan tilpasse nesten alle deler av verktøyet:
- Geometri: Diameter, skjærelengde, rekkevidde, frigangshals, hjørneradius, antall spor, spiralvinkel og spissvinkel.
- Substrat: Helhardmetallsort eller HSS-Co, valgt ut fra materialet som skal bearbeides.
- Belegg: PVD-belegg som AlTiN, DLC eller nACo, tilpasset forholdene for varme, slitasje og sponflyt.
- Form og funksjon: Trinnbor, kombinasjonsverktøy, spesielle gjengestigninger eller en profil slipt etter en kontur på delen.
- Kjølemiddeltilførsel: Kanaler for innvendig kjøling for dype hull og bedre sponfjerning.
CNC-spesialverktøy vs. standardverktøy
Standardverktøy er laget for bred kompatibilitet, så de fungerer i mange jobber, men er sjelden optimale for én enkelt jobb. CNC-spesialverktøy tar utgangspunkt i deltegningen, materialet i arbeidsstykket og maskinen din, slik at ingeniørene kan finjustere hver dimensjon etter oppgaven. Forskjellen merkes i syklustid, toleransekontroll og verktøylevetid. Ulempen er en høyere startpris, og derfor avhenger det riktige valget av delens kompleksitet og produksjonsvolumet. Tabellen nedenfor sammenligner de to side om side.
| Faktor | Standard katalogverktøy | CNC-spesialverktøy |
|---|---|---|
| Konstruksjonsgrunnlag | Generell bruk | Delen, materialet og maskinen din |
| Operasjoner per verktøy | Vanligvis én | Kan kombinere flere i ett gjennomløp |
| Toleransekontroll | Begrenset til katalogspesifikasjonene | Slipt til toleransen du krever |
| Best egnet for | Vanlige elementer, korte serier | Komplekse elementer, gjentakende produksjon |
| Startkostnad | Lavere | Høyere, vanligvis oppveid av lavere kostnad per del |
Hvorfor trenger produsenter CNC-spesialverktøy?
Produsenter trenger CNC-spesialverktøy når standardverktøy blir flaskehalsen for kvalitet, hastighet eller kostnad.
De seks vanligste grunnene er:
- Komplekse elementer på delen: Dype hulrom, undersnitt, konturer på luftfartsdeler og ikke-standard gjenger kan ofte ikke nås eller formes med katalogverktøy. En spesialprofil, forlenget rekkevidde eller spesiell stigning løser problemet direkte.

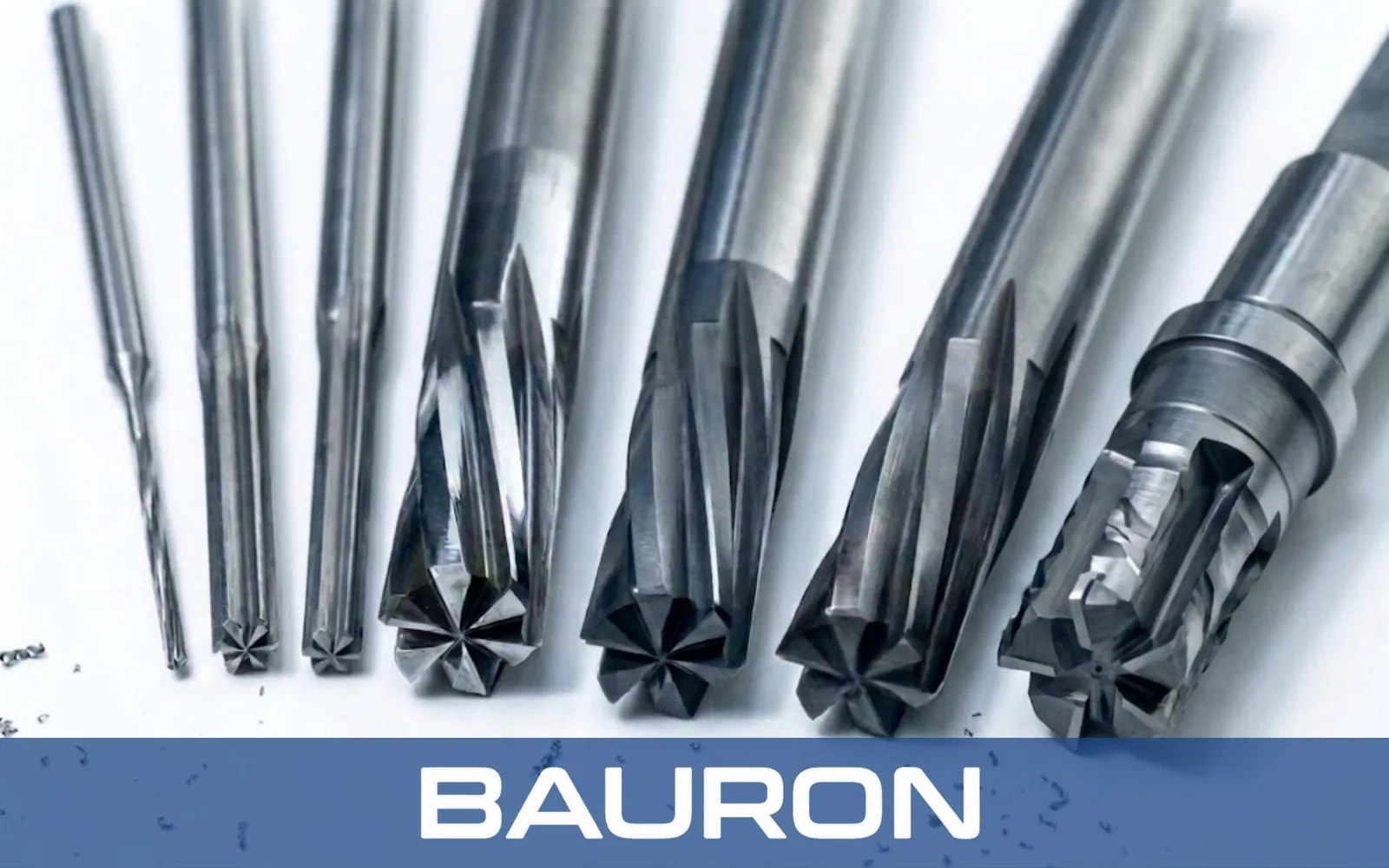

- Snevrere toleranser: Formålsslipte rømmere kan for eksempel ha ujevn deling som demper vibrasjoner og gir en hullnøyaktighet på H7, som verktøy for generell bruk har vanskelig for å holde.
- Kortere syklustider: Et kombinasjonsverktøy kan bore, fase og planforsenke i ett gjennomløp. Færre verktøyskift betyr mindre nedetid og høyere kapasitet.
- Lengre verktøylevetid: Riktig hardmetallsort, eggpreparering og belegg for materialet i arbeidsstykket minimerer slitasje, påklebing på eggen og for tidlig verktøybrudd.
- Repeterbar produksjon: Når et verktøy lages etter en dokumentert spesifikasjon, yter hver batch likt. Denne ensartetheten er viktig i automatiserte operasjoner med store volumer og ubemannet drift.
- Lavere kostnad per del: Et spesialverktøy koster mer i utgangspunktet, men besparelser i syklustid, kassasjon, omarbeiding og verktøyskift veier vanligvis opp for forskjellen i løpet av en produksjonsserie.
Slik fungerer designprosessen for CNC-spesialverktøy
Et godt gjennomført spesialverktøyprosjekt går fra tegning til verifisert verktøy i fem trinn:
- Gjennomgang av krav og tegningIngeniørene vurderer filene dine, materialet i arbeidsstykket, maskinen og måltoleransene for å bekrefte gjennomførbarheten.
- VerktøykonstruksjonTeamet velger substrat, justerer spiralvinkel og sporgeometri og velger belegget som passer best for applikasjonen.
- PresisjonsslipingVerktøyet slipes i fleraksede CNC-slipemaskiner, helst med måling underveis i prosessen for å holde målene.
- Kontroll og dokumentasjonProfil, rundkast og konsentrisitet kontrolleres, og sertifikater som en materialtestrapport (MTR) eller et samsvarssertifikat (CoC) leveres.
- Prototype, deretter produksjonEn prøveserie bekrefter ytelsen i maskinen din før designet går over i gjentakende produksjon.
Slik velger du designtjenester for CNC-verktøy (og hvorfor produsenter velger Bauron)
Den rette partneren tilbyr ingeniørfaglig dybde, verifisert kvalitet og fleksibilitet til å skalere.
Se etter en leverandør som tilbyr:
- Design som gjennomgås av ingeniører, ikke bare ordrebehandling.
- Kvalitetssystemer med full kontroll og sporbarhet.
- Fleksible seriestørrelser, fra én prototype til store volumer.
- Applikasjonsstøtte etter levering, inkludert mating, turtall og feilsøking.

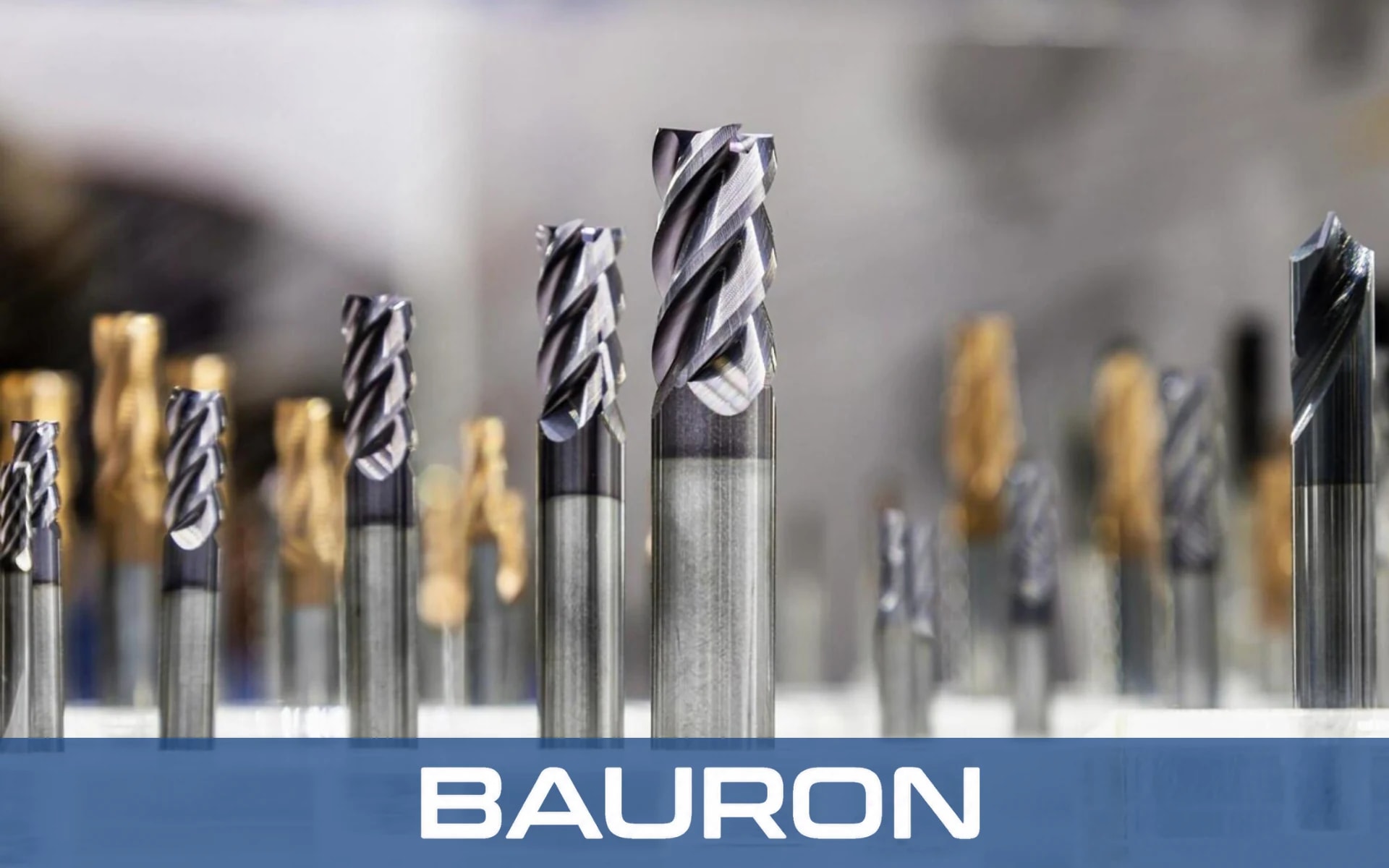

Bauron, en produsent av presisjonsverktøy, er bygget rundt disse kravene:
- Fire spesialverktøyfamilier: freser, bor, gjengetapper og rømmere, hver med et eget skjema for designforespørsler på nett.
- Ingeniørgjennomgang av hver forespørsel, pluss tilbakemeldinger som forbedrer produserbarhet og kostnadseffektivitet.
- ISO 9001:2015-sertifisert produksjon med 100 % optisk kontroll og CMM-kontroll før forsendelse.
- Full dokumentasjon: MTR, CoC og sporbarhet til chargenummer.
- Ingen minste bestillingsmengde for prototyper, pluss repeterbarhet fra parti til parti i programmer med store volumer.
- Applikasjonsteknikk, for eksempel gjennomgang av CAM-verktøybaner, optimalisering av mating og turtall og rotårsaksanalyse av vibrasjoner.
- Global rekkevidde: kunder i mer enn 80 land.
Konklusjon: CNC-spesialverktøy gjør maskineringsbegrensninger til fortrinn
CNC-spesialverktøy gir produsenter et verktøy laget nøyaktig for deres del i stedet for et kompromiss fra en katalog. Resultatet er raskere sykluser, snevrere toleranser, lengre verktøylevetid og lavere kostnad per del. Hvis standardverktøy begrenser kvaliteten eller kapasiteten din, er CNC-spesialverktøy konstruert av erfarne ingeniører ofte den mest direkte løsningen.
Har du en del som standardverktøy ikke klarer? Send tegningen din til Baurons ingeniørteam. Du får en gjennomførbarhetsvurdering og et tilbud på en spesialfres, et spesialbor, en spesialgjengetapp eller en spesialrømmer, enten du trenger én prototype eller en hel produksjonsserie. Be om tilbud på spesialverktøy eller Spør en ingeniør for å drøfte applikasjonen din i dag.
