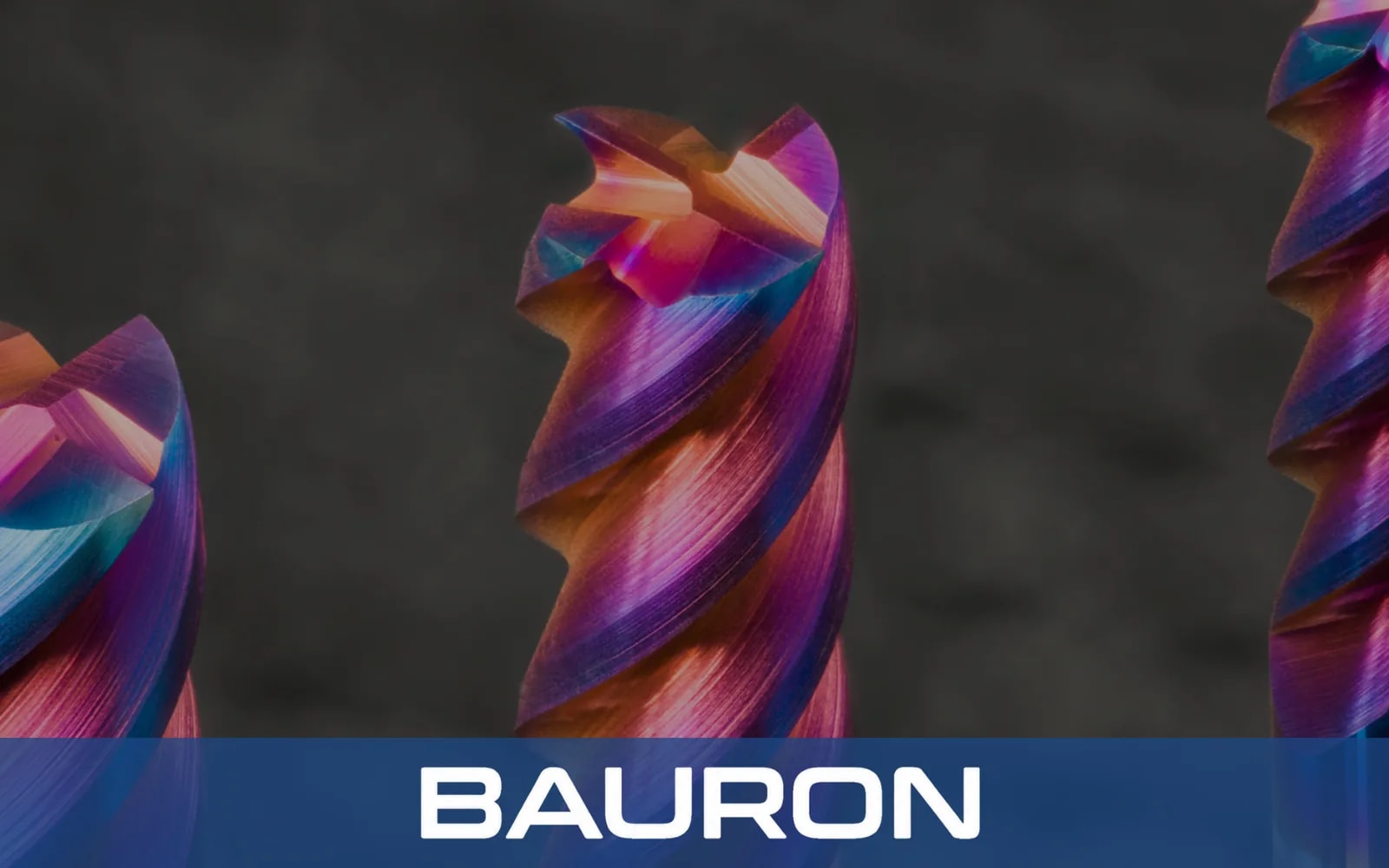

To pinnefreser kan se nesten like ut og likevel yte svært forskjellig på samme jobb. Ofte er det belegget som utgjør forskjellen. Belegg for pinnefreser er tynne beskyttende lag som hjelper et skjæreverktøy med å håndtere varme, friksjon og slitasje. På CNC-pinnefreser kan riktig valg av belegg bety lengre verktøylevetid, renere overflater og færre uventede verktøyskift.
Denne guiden til belegg for pinnefreser forklarer på en enkel måte hva belegg på pinnefreser i hardmetall gjør, hvordan de vanligste typene skiller seg fra hverandre, og hvordan du velger belegg ut fra materialet du bearbeider.
Hva er belegg for pinnefreser, og hvorfor er de viktige?

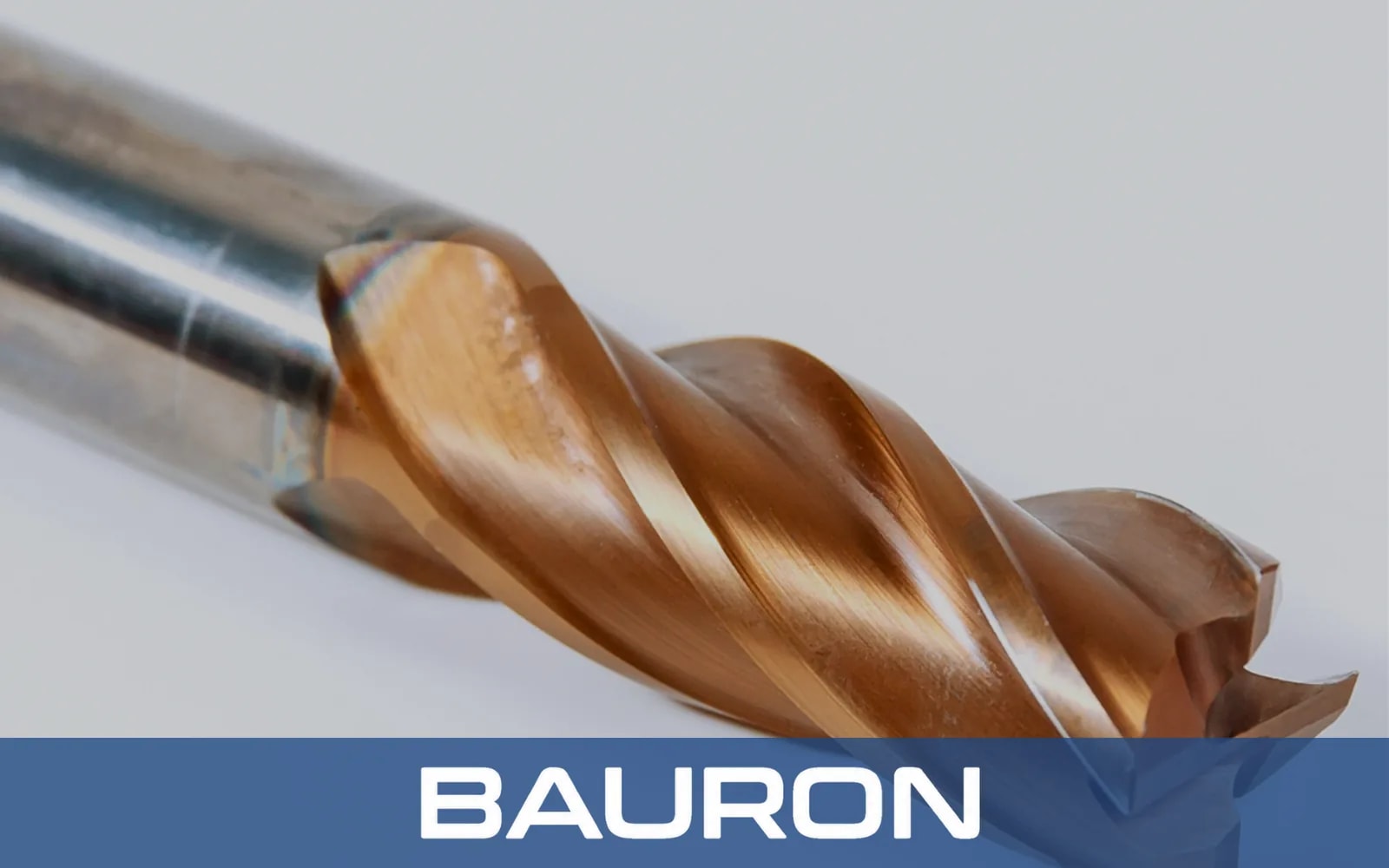

Et belegg på en pinnefres er et svært tynt lag som påføres overflaten på et skjæreverktøy.
Et godt valgt belegg hjelper på fire hovedmåter:
- Håndterer varme: Skjæring i metall skaper intens varme ved verktøyets egg. Belegget fungerer som et skjold, slik at eggen holder seg skarp lenger.
- Motstår slitasje: Et hardt belegg beskytter eggen mot gnissing og abrasjon, noe som bremser verktøyslitasjen.
- Reduserer friksjon: En glattere overflate hjelper sponet med å gli unna i stedet for å tette verktøyet.
- Hindrer klebing: Noen myke metaller har lett for å feste seg til skjæreggen. Riktig belegg bidrar til å forhindre denne materialoppbyggingen.
Et belegg fungerer best som en del av en helhetlig verktøykonstruksjon. Hardmetallsorten, formen på skjæreggen og belegget må alle passe til jobben. Derfor kombinerer Bauron pinnefreser i finkornet hardmetall med beleggalternativer som velges for hver enkelt applikasjon.

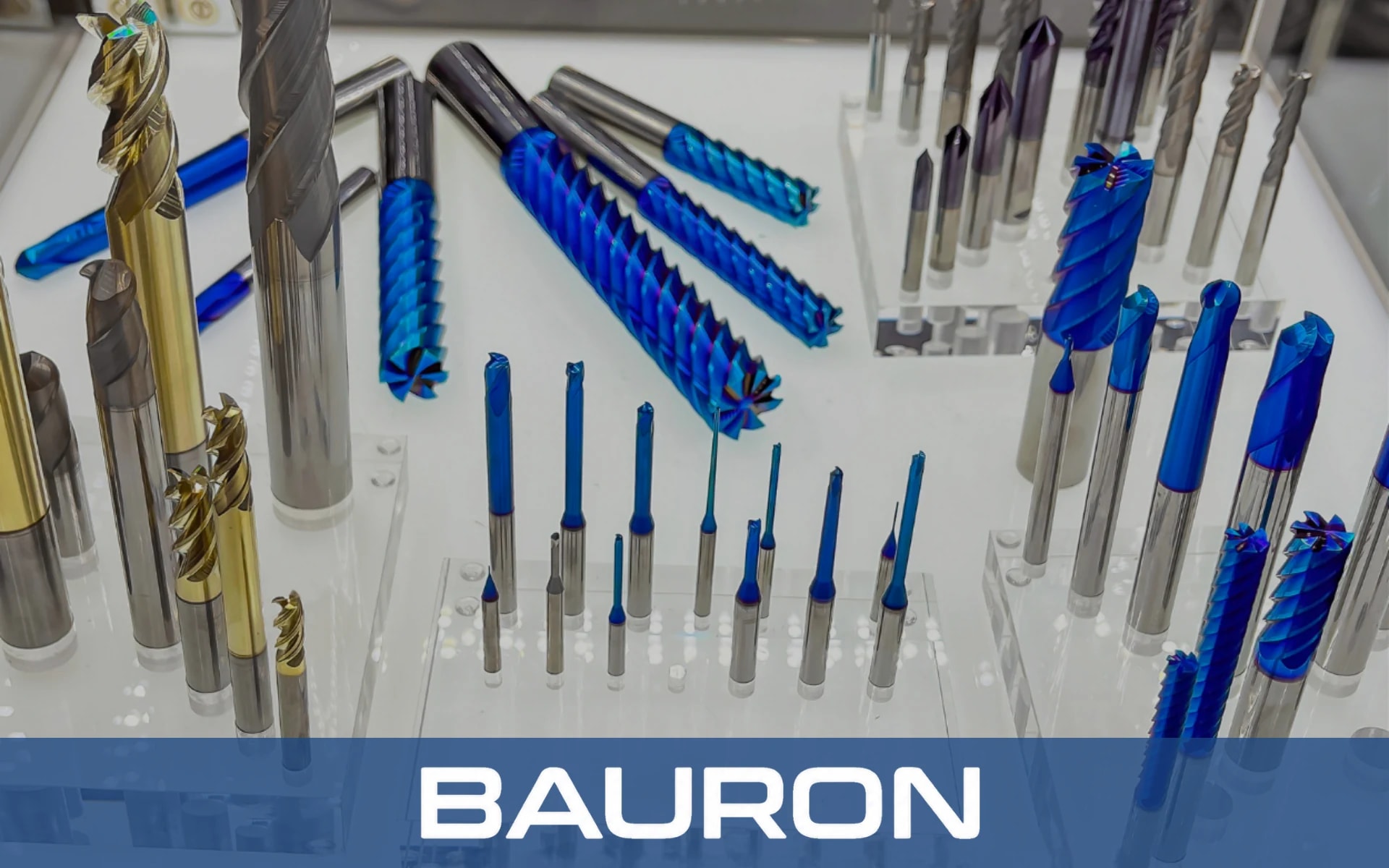

Vanlige belegg for pinnefreser i korte trekk
Denne raske oversikten sammenligner beleggene for pinnefreser i hardmetall som du oftest vil se. Bruk den som et utgangspunkt når du velger verktøy.
| Belegg | Viktigste styrke | Best egnet for | Mindre egnet for |
|---|---|---|---|
| AlTiN | Høy varmebestandighet | Rustfritt stål, legert stål, herdet stål | Aluminium |
| nACo | Svært høy varmebestandighet og slitestyrke | Superlegeringer, titan, rustfritt stål | Aluminium |
| TiAlN | God allsidig ytelse | Generell bearbeiding av stål | Aluminium |
| DLC | Svært glatt, lav friksjon | Aluminium, kobber, plast | Stål |
| ZrN | Antiklebende overflate | Aluminium, messing, andre myke metaller | Herdet stål |
| Ubelagt (polert) | Skarpest mulige egg | Aluminium, plast, finfresing | Skjæring med høy varmeutvikling |
Slik velger du belegg for pinnefreser ut fra materialet
Materialet du skjærer i, er den viktigste faktoren når du velger belegg. Still deg disse fem spørsmålene før du bestemmer deg:
- Hvilket materiale skal jeg bearbeide?Myke metaller og harde stål krever svært forskjellige belegg.
- Hvor mye varme vil skjæringen skape?Høy skjærehastighet, seige legeringer og tørrbearbeiding gir alle mer varme.
- Vil sponet klebe seg til verktøyet?Myke, klebrige metaller avsetter ofte materiale på eggen.
- Hvilken type bearbeiding er det?Grovfresing, sporfresing og finfresing belaster verktøyet på forskjellige måter.
- Hvor mange deler skal jeg lage?Lange produksjonsserier forsvarer vanligvis et belegg med høyere ytelse.
De beste beleggene for pinnefreser etter materiale
Hvert arbeidsmateriale byr på sine egne utfordringer for skjæreverktøyet. Noen metaller kleber seg til eggen, mens andre skaper intens varme eller sliter raskt ned verktøyet.
Slik kobler du de vanligste materialene til de beleggene for pinnefreser som håndterer dem best:
- Aluminium og andre myke metaller: Med aluminium er hovedproblemet klebing, ikke varme. Aluminiumsspon kan sveises fast til skjæreggen og ødelegge overflaten. Glatte, antiklebende belegg som DLC og ZrN bidrar til å forhindre dette, og polerte, ubelagte verktøy fungerer også godt. Bauron tilbyr beleggalternativene DLC og ZrN for aluminium, kombinert med skarpe skjæregger og polerte spor som hjelper sponet å flyte fritt.
- Rustfritt stål, titan og superlegeringer: Disse materialene er seige og holder på varmen ved skjæreggen, noe som raskt sliter ut verktøyene. Varmebestandige belegg som AlTiN og nACo er det vanlige valget. Bauron kombinerer disse beleggalternativene med spesielle sporutforminger som bidrar til å kontrollere varmen og redusere vibrasjoner under skjæringen.
- Herdet stål: Herdet stål krever et verktøy som er både svært hardt og varmebestandig. AlTiN- og nACo-belegg er vanlige valg her. Baurons verktøy for herdet stål bruker også finkornet hardmetall og nøye preparerte skjæregger for å holde seg sterke under høyt skjæretrykk.
- Kompositter og karbonfiber: Karbonfiber er svært abrasivt og sliter raskt ned vanlige verktøy. Belegg av diamanttypen er mye brukt for disse materialene. Bauron tilbyr også spesielle fresformer som er utformet for å kutte fibrene rent og redusere delaminering.
Belagt, ubelagt eller spesialtilpasset: Hvilken pinnefres er riktig?

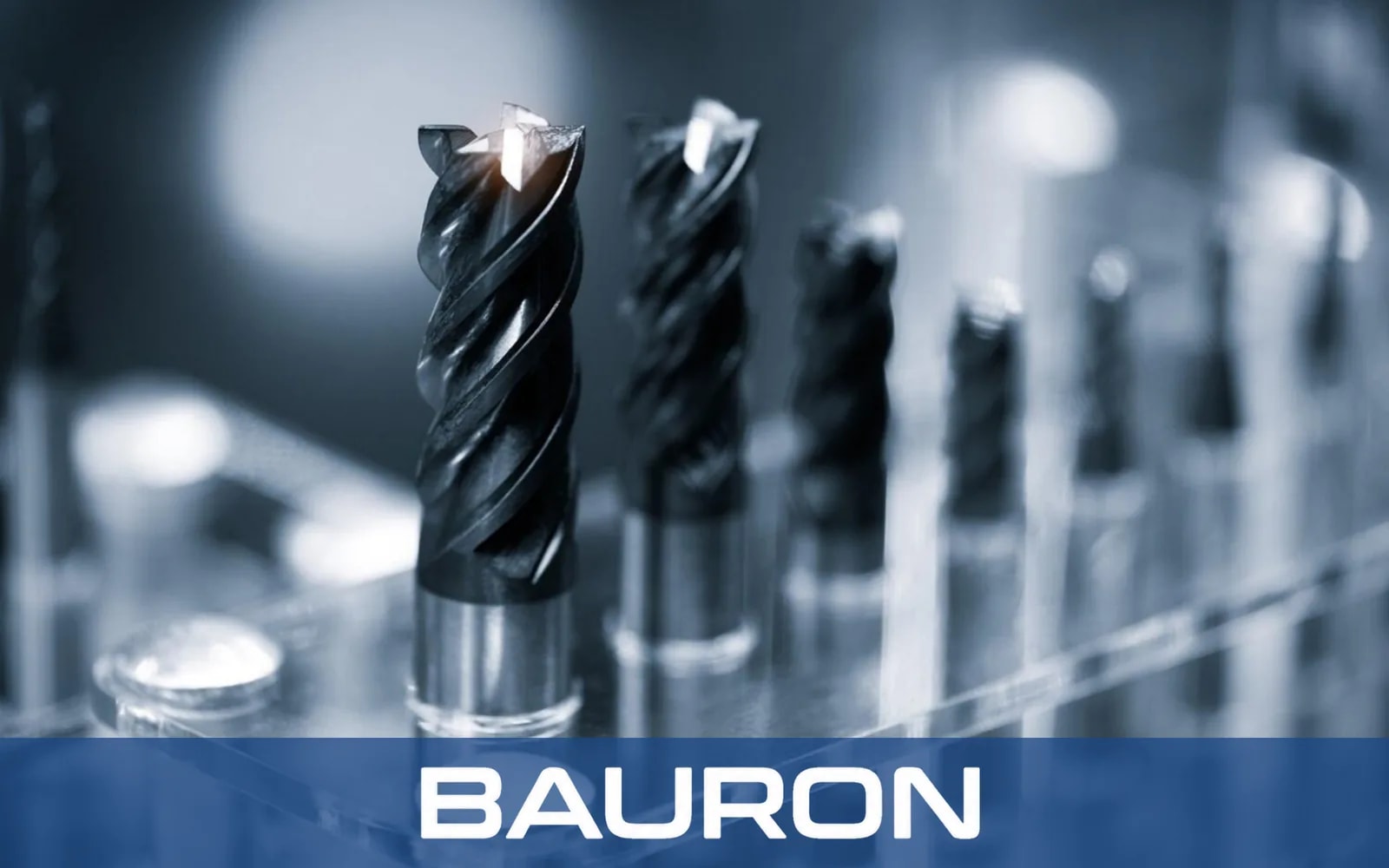

Belagte pinnefreser er standardvalget for de fleste jobber med metallbearbeiding fordi de varer lenger og håndterer varme bedre. En polert, ubelagt egg er ekstremt skarp, noe som er en fordel ved finfresing av aluminium og plast.
Du kan også se AlTiN og TiAlN oppført side om side. De er nært beslektede belegg. Enkelt sagt foretrekkes AlTiN generelt for varmere og mer krevende skjæring, mens TiAlN er et solid allroundalternativ for daglig bearbeiding av stål.
Et spesialverktøy kan være et bedre valg når:
- Delen krever en uvanlig størrelse, rekkevidde eller eggform.
- Et standardverktøy stadig slites ut for fort i et bestemt materiale.
- Ett verktøy kan erstatte flere operasjoner og spare maskineringstid.
- Store produksjonsvolumer gjør lengre verktøylevetid særlig verdifullt.
I slike tilfeller konstruerer Bauron spesialfreser med belegg tilpasset materialet. Verktøyene kan lages ut fra CAD-filene, tegningene eller de fysiske prøvene dine.
Konklusjon: Velg smartere, skjær bedre
Å velge blant belegg for pinnefreser trenger ikke være komplisert. Start med materialet: antiklebende belegg som DLC og ZrN for aluminium, og varmebestandige belegg som AlTiN og nACo for mer krevende metaller. Vurder deretter varme, type bearbeiding og produksjonsvolum. Når du treffer riktig her, varer CNC-pinnefresene lenger, og kostnaden per del går ned.
Få eksperthjelp til å velge riktig belegg for pinnefreser
Hver maskineringsjobb er forskjellig, og riktig belegg avhenger av applikasjonen din. Baurons ingeniører ser på materialet, maskinen og produksjonsmålene dine og anbefaler deretter belegget og verktøykonstruksjonen som passer. Vi støtter alt fra enkeltprototyper til hele produksjonsserier.
For en raskere anbefaling kan du sende oss deltegningen, materialet, toleransene, maskindetaljer og forventet antall. Deretter kan du spørre en ingeniør om råd om belegg eller be om tilbud på spesialfres.
